Panasonic NPM V3 16 головка со шлангом с катушкой весенне-выдвижной сигнальной проволоки с многоветвистым дизайном и защищенной проволокой

Panasonic NPM V3 16 головка со шлангом с катушкой весенне-выдвижной сигнальной проволоки с многоветвистым дизайном и защищенной проволокой

Name: Panasonic NPM V3 16 головка со шлангом с катушкой весенне-выдвижной сигнальной проволоки с многоветвистым дизайном и защищенной проволокой
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: N610082558AA
Price: 50.00 USD
Availability: InStock

16 Узел сигнального провода головки сопла

Многоветвевой жгут со спиральной пружиной

Выдвижной кабель с экранированным проводом

Место происхождения:

Китай

Фирменное наименование:

OEM

Сертификация:

Номер модели:

N610082558AA

Свяжитесь с нами

Запросите цитату

Panasonic NPM V3 16 головка со шлангом с катушкой весенне-выдвижной сигнальной проволоки с многоветвистым дизайном и защищенной проволокой

Подробная информация о продукции

Выделить:

16 Узел сигнального провода головки сопла

Многоветвевой жгут со спиральной пружиной

Выдвижной кабель с экранированным проводом

Условия оплаты и доставки

Количество мин заказа

Цена

1-100USD

Упаковывая детали

картонная коробка

Время доставки

3-5 рабочих дней

Условия оплаты

Л/К, Д/А, Д/П, Т/Т

СОБЩЕННЫЕ ПРОДУКТЫ

Panasonic NPM V3 16 головка со шлангом с катушкой весенне-выдвижной сигнальной проволоки с многоветвистым дизайном и защищенной проволокой

Лучшая цена

Датчик потока вакуума Panasonic NPM 8H для обнаружения потока вакуумного воздуха в режиме реального времени с заменой plug-and-play и 100%-ным испытанием на машине

Лучшая цена

MTNS000434AA Flow Sensor Vacuum Flow Detector for Panasonic NPM H16 with 8-Channel Monitoring and Real-Time Alerts

Лучшая цена

XR90-L9421-02 90кВ микрофокусный рентгеновский источник с ультратонким фокусным пятном 5 мкм и полностью герметичной конструкцией

Лучшая цена

Свяжитесь с нами

(86)-13823274872

rosy@pcbsmtmachine.com

86-755-23115005

Свяжитесь сейчас

Описание продукта

N610082558AA｜Panasonic NPM V3 16-сопловая головка, спиральный выдвижной сигнальный жгут

Введение продукта

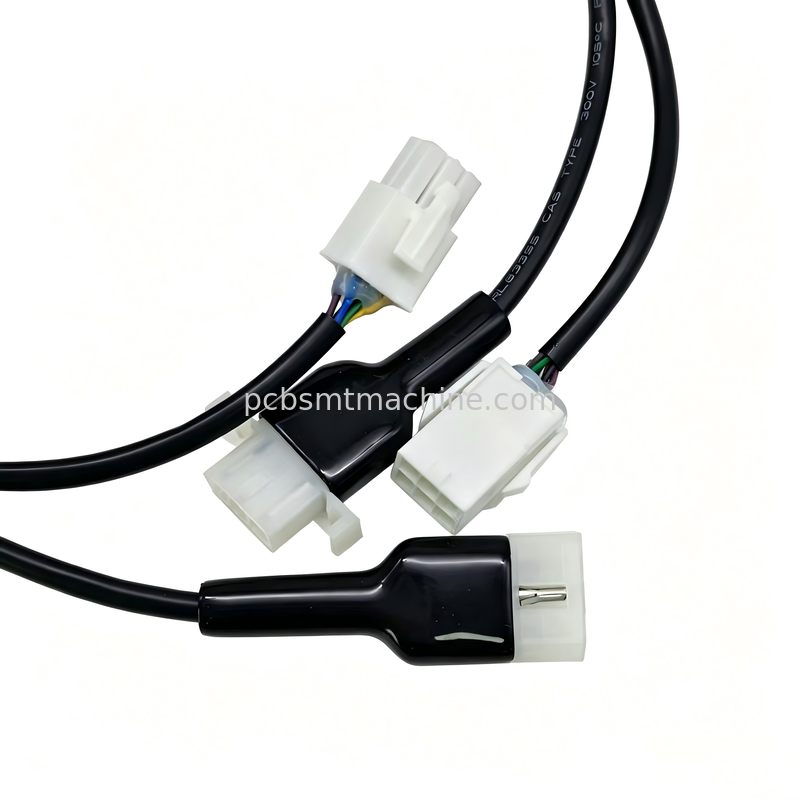

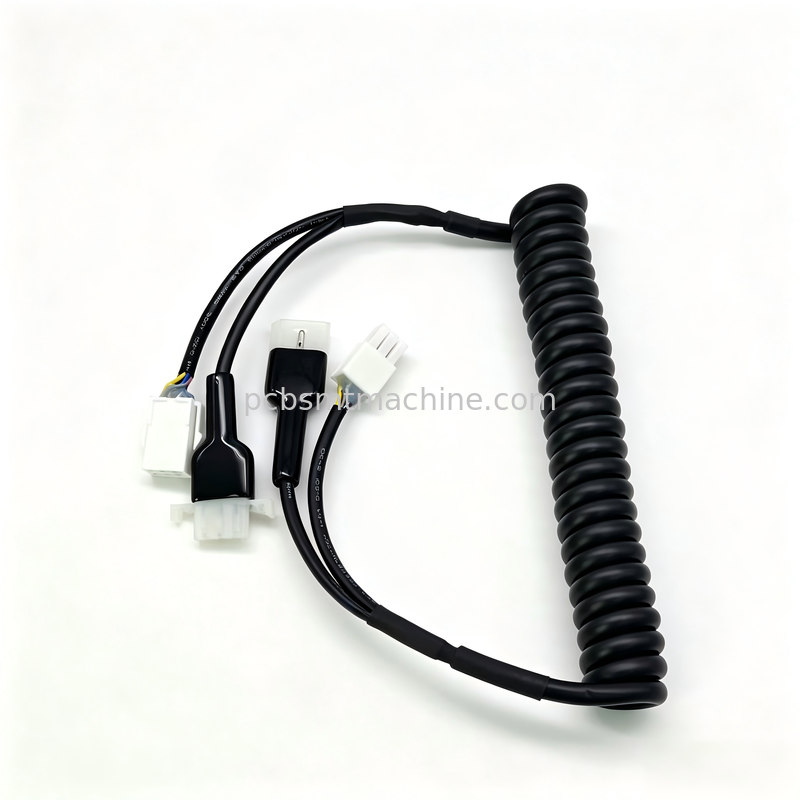

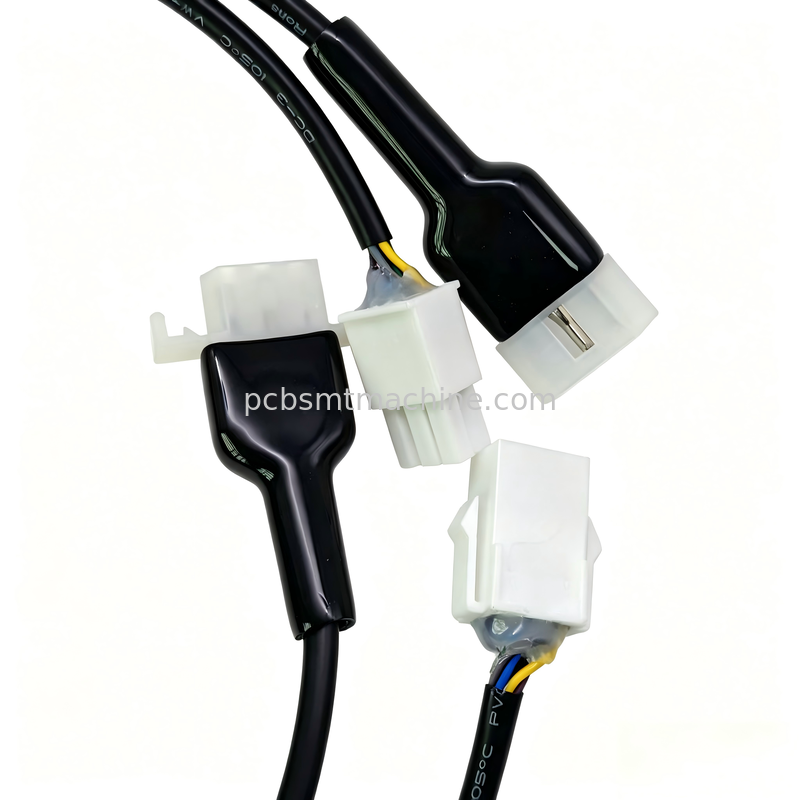

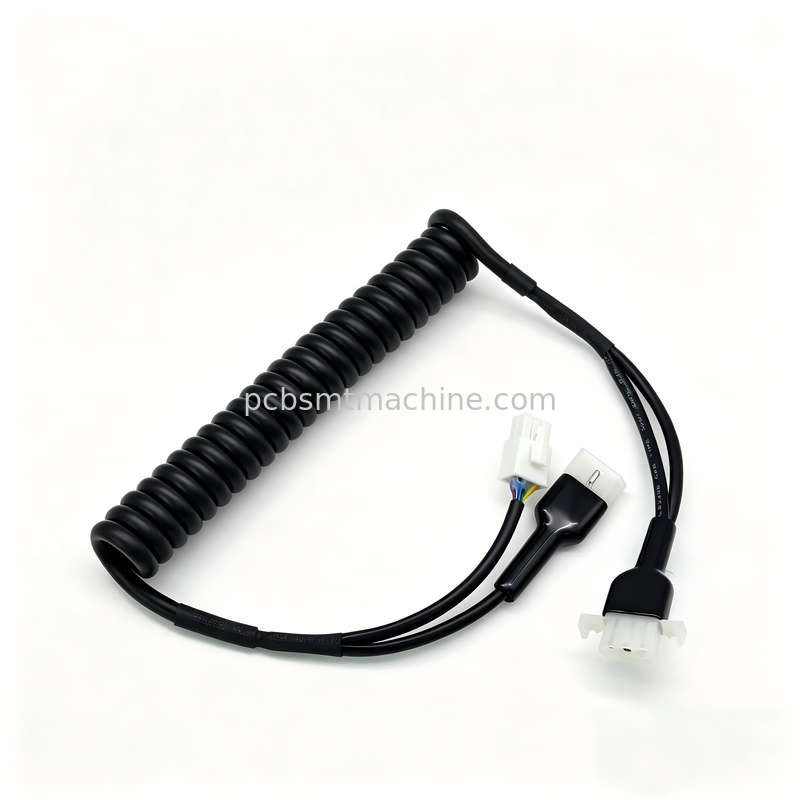

N610082558AA — это выдвижной спиральный сигнальный жгут, разработанный для легких 16-сопловых установочных головок Panasonic NPM V3. Этот многоветвевой жгут оснащен несколькими белыми пластиковыми разъемами и растягивается/сжимается синхронно с высокоскоростным возвратно-поступательным движением установочной головки.

Узел передает сигналы для серводвигателей и датчиков положения для управления подъемом по оси Z и вращением по оси θ, обеспечивая стабильную точность захвата и установки. Этот жгут должен использоваться в паре с N610082557AA, поскольку два жгута имеют разные определения контактов разъемов и не могут быть взаимозаменяемы.

Постоянное растяжение и изгиб со временем могут привести к микроразрывам внутренних проводников, что приведет к периодическим ошибкам связи головки, потере ориентации, высокому уровню брака компонентов и неожиданным остановкам машины. Это важная запасная часть для профилактического обслуживания NPM.

Технические характеристики продукта

Элемент	Спецификация
Номер детали	N610082558AA
Название продукта	NPM V3 16-сопловая головка, спиральный выдвижной сигнальный жгут
Применимый бренд	Panasonic
Совместимые машины	NPM-D, NPM-TT, NPM-W, NPM-D3, NPM-D3A (оснащенные 16-сопловой головкой V3)
Соответствующая пара деталей	N610082557AA (не взаимозаменяемы)
Структура кабеля	Многожильный экранированный провод, спиральный выдвижной, многоветвевой многоразъемный
Номинальное напряжение	500 В
Тип установки	Динамический следящий кабель для 16-сопловой установочной головки NPM V3
Основная функция	Передача сигналов сервопривода и датчика
Версия продукта	Совместимая замена
Применение	Профилактическое обслуживание SMT и аварийный ремонт
Контроль качества	100% проверка непрерывности и передачи сигнала перед отправкой

Особенности продукта и поддерживающие услуги

Особенности продукта

Спиральный кабель, устойчивый к растяжению, адаптируется к широкодиапазонному возвратно-поступательному движению установочной головки
Встроенное экранирование подавляет электромагнитные помехи для обеспечения стабильной передачи сигнала
Используются многоветвевые разъемы той же спецификации, что и у оригинального стандарта, для прямой замены методом plug-and-play
Рекомендуется заменять вместе с N610082557AA, чтобы избежать вторичного простоя линии
Каждый жгут проходит полную электрическую проверку перед поставкой

Процесс сотрудничества

Техническая проверка (проверка номера детали и модели головки)
Подтверждение предложения и заказа
Предварительная отгрузочная проверка качества + антистатическая упаковка
Трансграничная доставка (воздушная / морская / экспресс, деревянный ящик опционально для оптовых заказов)
Послепродажная техническая поддержка и гарантия

Комплексное решение

Мы поставляем полный ассортимент расходных запасных частей для обслуживания монтажных автоматов Panasonic NPM, включая сопла, фильтры, цилиндры, серводвигатели, ремни ГРМ и многое другое. Мы можем настроить ежегодные списки профилактических запасных частей в соответствии с конфигурацией вашей машины и поддерживать поставку запасных частей для проектов капитального ремонта установочных головок NPM.

Часто задаваемые вопросы

В: Подходит ли N610082558AA для всех установочных головок NPM?

О: Нет. Он подходит только для легкой 16-сопловой головки V3, не для 8-сопловых, 12-сопловых или старых головок V2. Пожалуйста, подтвердите модель вашей головки перед заказом.

В: Можно ли взаимозаменять N610082558AA и N610082557AA?

О: Не разрешается. У них разные определения контактов. Неправильная сборка вызовет ошибку связи и может повредить плату управления головки. Мы рекомендуем заменять оба жгута одновременно.

В: Какие неисправности указывают на необходимость замены жгута?

О: Периодическая ошибка связи головки, случайная потеря ориентации, высокий уровень брака компонентов и случайная остановка машины. Машина возвращается в нормальное состояние после перезагрузки, но неисправность повторяется после работы.

В: Вы держите на складе? Каково ваше время выполнения заказа?

О: Совместимая запасная часть на складе. Товары могут быть отправлены в течение 1-3 рабочих дней после подтверждения заказа.

В: Можно ли отремонтировать старый поврежденный кабель?

О: Это только для кратковременного экстренного использования. Повторное растяжение приведет к быстрому повторному отказу. Для массовых производственных SMT-линий рекомендуется новая замена.

В: Какую экспортную упаковку вы предлагаете?

О: Стандартная упаковка: антистатический пакет + экспортная коробка. Усиление деревянным ящиком опционально для оптовых заказов.
