Описание продукта

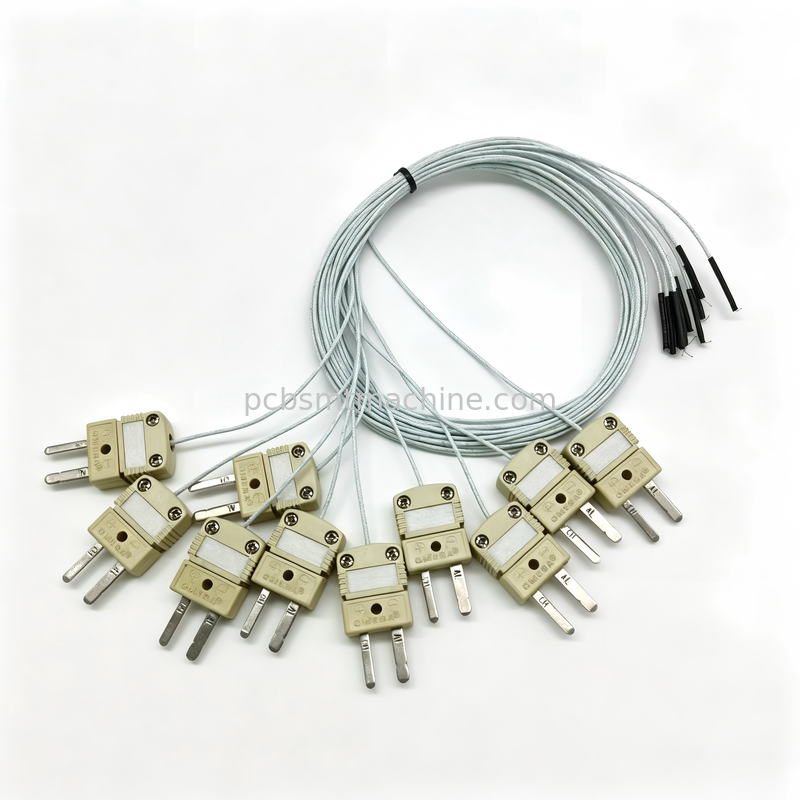

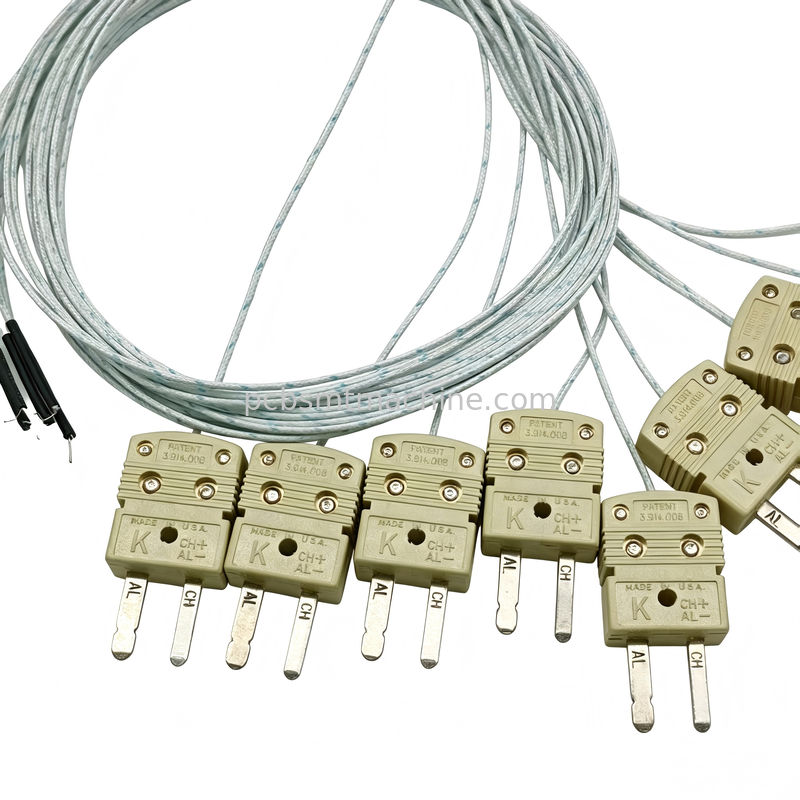

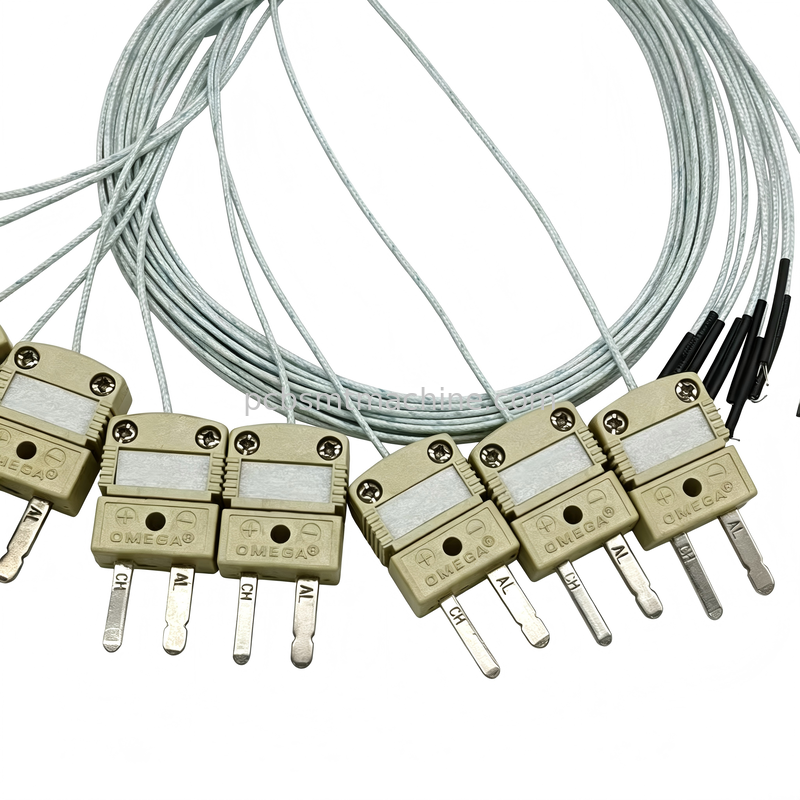

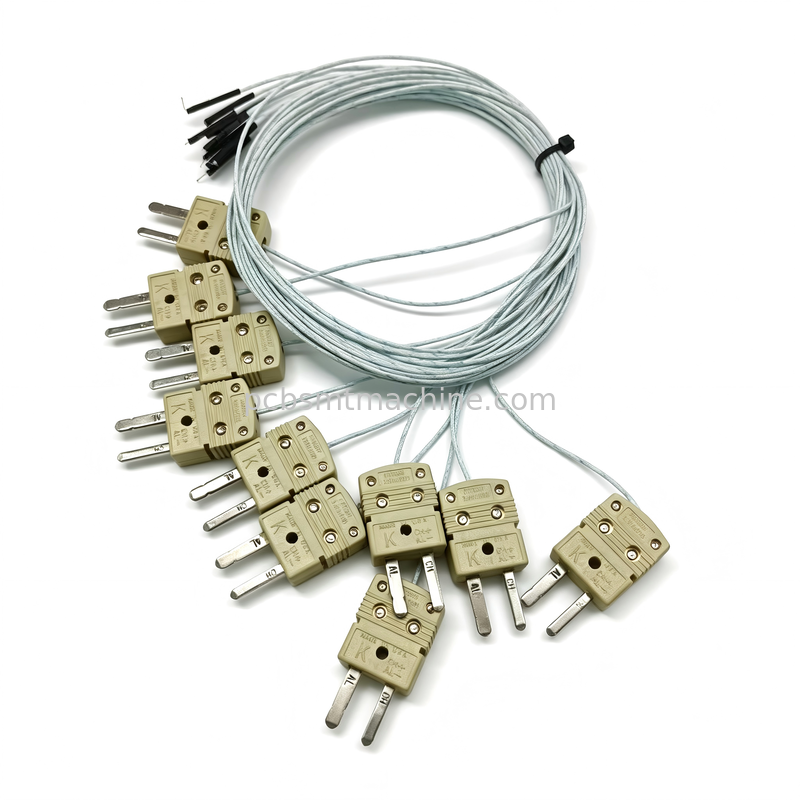

HMPW-K-M KH-GGF-0.1 80 см Термопарная сборка типа K.

Обзор продукции

HMPW-K-M+KH-GGF-0,1-80 см интегрированный термопарный провод типа K с предварительной сборкой с мужским разъемом OMEGA HMPW-K-M, 0.1 мм проволока из стекловолокна, общая длина 80 см.Специально изготовленные для температурного профилирования печей SMT и машин для волновой сварки.

Провод выдерживает температуру до 482 °C и разъем до 260 °C. Цветовой код синий и белый согласно стандарту ANSI. Прямо совместим с импортными профилировщиками, такими как KIC и Datapaq, без дополнительной проводки.

Эта одночасовая проволока для термопарков из печи SMT является нашим самым продаваемым расходным материалом для испытаний температуры для зарубежных заказов.

Мужская розетка HMPW-K-M:Изготовлен из материала LCP, устойчивого к высоким температурам. Он превосходит обычные разъемы SMPW по термостойкости, сохраняется в неповрежденном состоянии при постоянной температуре 200 °C вблизи печей.Замыкаемые винты обеспечивают стабильный сигнал после повторного подключения и выключения.
Провод из стекловолокна KH-GGF-0.1:Двухслойная изоляция из стекловолокна сохраняет стабильность при 482 °C непрерывно.1 мм сверхтонкий провод тесно прикрепляется к BGA и крошечные компоненты, обеспечивая точную и быструю температурную реакцию.
Стандартная длина 80 смПодходит для большинства печей 8-12 зоны, избегая запутывания или вытягивания зондов во время профилирования.

Широко используется для оборудования для горячего прессования ПКБ, промышленных сушильных печей и электронных печей для старения.

Спецификации продукции

Категория	Положение	Фактическая испытанная спецификация
Полная модель	Полная часть No.	HMPW-K-M+KH-GGF-0,1-80 см
Тип термопары	Степень калибровки	Хромэль-алюмель типа K, стандарт ANSI
Коннектор HMPW-K-M	Тип и материал	Мини мужская розетка, пластик LCP без кадмия
Коннектор HMPW-K-M	Диапазон температуры работы	-29°C ~ 260°C
Кабель KH-GGF	Диаметр проводника	0.1 мм сверхтонкий датчик
Кабель KH-GGF	Постоянное сопротивление температуре	-73°C ~ 482°C
Кабель KH-GGF	Структура и цвет	Двойная изоляция из стекловолокна, синий положительный / белый отрицательный
Общий размер	Общая длина	80 см
Производительность	Точность температуры	±1,5°C при нормальных условиях работы, время отклика ≤1 с
Совместимое оборудование	Поддерживаемые инструменты	ИКУ, Datapaq, OMEGA и все регистраторы данных типа K

Характеристики продукта

Предварительно сжатый на фабрике дизайн из одной части, готовый к немедленному использованию для сокращения затрат на проводку
Двойная высокотемпературная стойкость: соединитель до 260°C, проволока до 482°C, лучше, чем альтернативы нейлона и тефлона
0.1 мм тонкая проволока подходит для микрокомпонентов для точного измерения температуры
Двойной плащ из стекловолокна, износостойкий и огнеупорный, без летучих остатков, загрязняющих поверхность ПКБ
ANSI сине-белый цветовой код для предотвращения обратной проводки для зарубежных техников
Включение с блокировочными винтами, без свободного соединения или потери сигнала после частого использования
Универсальная длина 80 см, соответствующая большинству основных производственных линий SMT
Гибкий стекловолокнистый кабель, трудно пробиваемый при прохождении в узких печах и светильниках

Часто задаваемые вопросы

Вопрос 1: Какой из них выбрать для профилирования повторного потока, HMPW-K-M или SMPW-K-M?

A: Температура окружающей среды вокруг печей с обратным потоком часто превышает 180 °C. Коннекторы SMPW легко разрушаются при постоянной высокой температуре.SMPW подходит только для небольших низкотемпературных горячих плит.

Q2: Можно ли помещать проволоку KH-GGF внутри печей обратного потока?

Ответ: Да. Его непрерывная рабочая температура достигает 482°C, что намного выше температуры пика обратного потока 245°C. Тефлоновые провода не рекомендуются, поскольку они тают и оставляют загрязнители на платах.

Вопрос 3: Легко ли сломать длинный провод длиной 0,1 мм?

Ответ: Двойной внешний слой стекловолокна обеспечивает достаточную защиту. Он длится 3-6 месяцев с несколькими ежедневными тестами профилирования. Если вы выполняете более 20 циклов в день, перейдите на версию проволоки толщиной 0,2 мм.

Q4: Работает ли он с европейскими и американскими импортированными температурными профилями?

A: Стандартный ANSI Type K мужской разъем, разъем и разъем для Datapaq, KIC и других основных регистраторов без адаптеров.

Q5: Могу ли я настроить разные длины проводов?

Ответ: 80 см - стандартный на складе. Доступны индивидуальные длины от 10 см до 300 см. Мы также предлагаем женские разъемы и другие калибровки термопаров по запросу.

Вопрос 6: Требуется ли калибровка перед использованием на заводе?

Ответ: Прямое использование приемлемо для обычного производства SMT. Регулярная калибровка рекомендуется для автомобильных и медицинских высокоточных испытаний ПКБ.

Вопрос 7: Соответствует ли этот продукт экологическим стандартам ЕС и США?

Ответ: соединитель без кадмия, соответствующий требованиям RoHS, и проволока из стекловолокна без галогена.
