Место происхождения:
Китай
Фирменное наименование:
Panasonic
Номер модели:
ДТ401-Ф

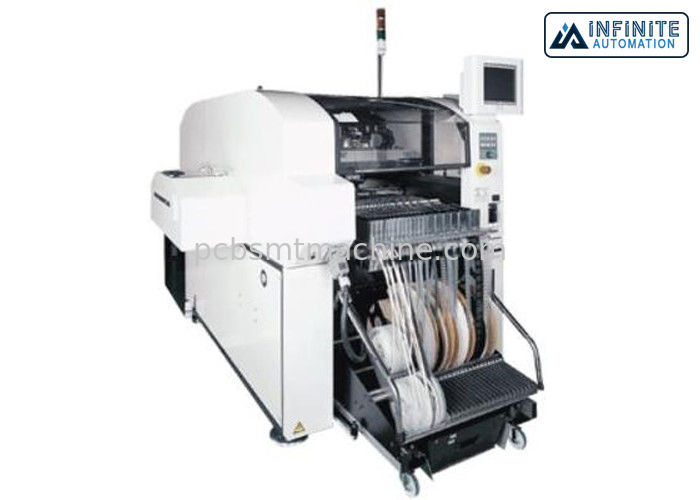

Машина размещения Panasonic DT401-F модульная многофункциональная, первоначальный и используемый выбор SMT и машина места
Panasonic DT401 сразу поднос модульный, многофункциональная машина размещения которая конструирована для того чтобы дать потребителям гибкость установить большое количество разнообразных, неправильно-форменных компонентов на высоких скоростях. Приемистость головы сразу размещения учитывает широкий компонентный ряд, пока replenishment фидера подноса и тележка обменом фидера совместная для того чтобы поставить улучшенные тарифы деятельности.
Может отрегулировать части выстраивать в ряд от микросхем к большим частям как BGAs, CSPs, и соединители
DT401 регулирует широкий спектр компонентов включая 0402 обломока, BGAs, CSPs, соединители, и другие большие компоненты до 100 mm x 90 @ mm толщины 25mm. Для обеспечения такой гибкости, машина поддерживает 5 видов фидеров ленты, оборудованных с переменными возможностями тангажа питания. DT401 использует такие же таблицу и фидеры фидера как наше CM402, которое приводит в стоимостях сбережений, уменьшении в инвентаре фидера, большей гибкости, и взаимозаменяемости.
Голова контроля за грузом поставленная как стандарт
Особенности & преимущества
Спецификации
| Модельный ID | DT401-F | |
| Модель нет. | KXF-E64C | |
| Размеры PCB (mm) | L 50 x w 50 к l 510 x w 460 | |
| Максимальная скорость | Обломок | 0,7 s/chip (лента или большая часть) |
| Поднос | 0,8 s/QFP (одиночный поднос), 1,2 s/QFP (двойной поднос) | |
| Точность размещения | Обломок | ±50 µm/Chip (Cpk1) |
| Поднос | ±35 µm/QFP (Cpk1) | |
| Входные сигналы No.of компонентные | Лента | Max.54 *2 |
| Поднос | Max.20 (одиночный поднос), Max.40 (двойной поднос) | |
| Компонентные размеры (mm) | (0201") обломок 0603 к l 100 x w 90 x t 25 | |
| Обменное время PCB | 0,9 s | |
| (Длина доски: до 240 mm под оптимальными условиями) | ||
| Электрический источник *3 | трехфазный AC 200 v, 1,5 kVA | |
| Пневматический источник *4 | 0,49 MPa, 150 Л/МИН (A.N.R.) | |
| Размеры (mm) | W 1 260 x d 2 542 x h 1 430 *5 | |
| Масса *6 | 1 560 kg | |
*2: Когда фидер ленты двойника 8 mm использовал.
*3: Совместимый с 220/380/400/420/480 v
*4: Только для основного корпуса
*5: Исключая башни монитора и сигнала
*6: Стандартная конфигурация, исключая фидеров тележки и подноса обменом серии. Это отличается в зависимости от конфигурации варианта.
*Values как максимальная скорость и точность размещения могут поменять в зависимости от эксплуатационных режимов.
