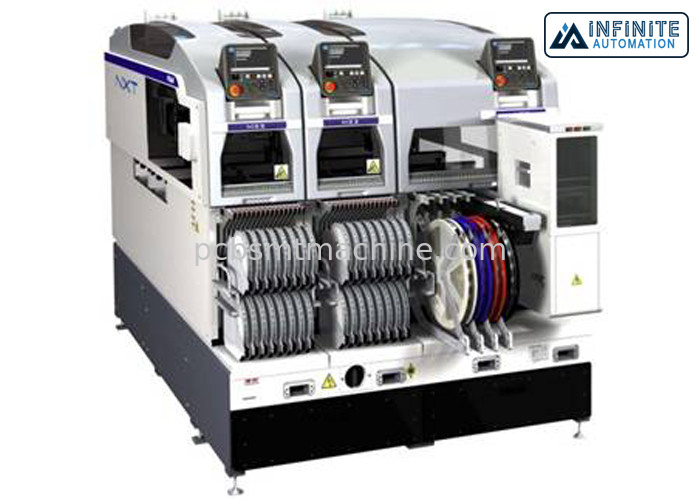

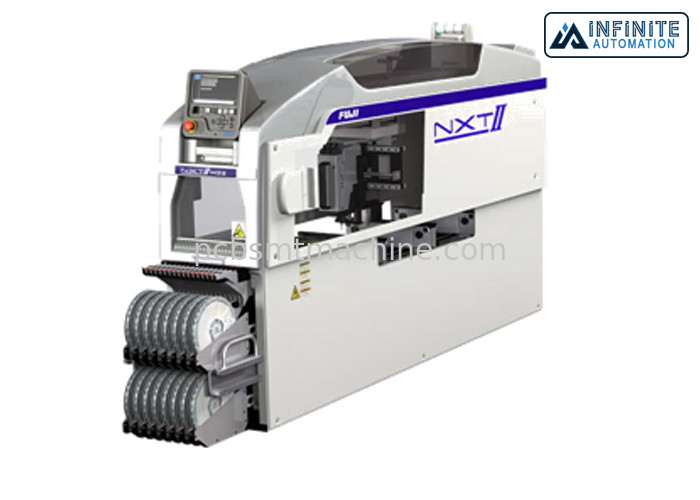

Первоначальная и используемая машина размещения Фудзи NXT M3 II масштабируемая SMT

Платформы размещения Фудзи NXT M3 II масштабируемые, первоначальный и используемый выбор SMT и машина места

Бесконечная автоматизация предлагает самый лучший Фудзи NXT M3 II условия первоначальный и принадлежащий пре многофункциональная машина размещения SMT. Наши инженеры опытных и SMT специалистов убеждаются что все машины проходят твердую машину reconditioning, тарировка, и испытывать прежде чем мы поставляем машины к нашим клиентам.

Фудзи NXT конструирован для того чтобы соотвествовать современных промышленных сред. Свои заменимые головы размещения позволяют каждому модулю машины действовать как или mounter высокоскоростного обломока или многофункциональная машина размещения и – включать перестроение полной производственной линии в справедливых минутах. Модули NXT быстро reconfigurable для обеспечения вашей способности к требованиям в реальном времени продукции. M3II, M6II и заново запустило модули SP M6II (модуля высокой точности) можно аранжировать, что и быстро переставить специфически приспосабливать вашу уникальную и динамически изменяя промышленную среду. Горизонтальные нагружая умные фидеры не только позволяют компонентам быть нагруженным пока машина двигающ они исключает настроенные ошибки, как функция ID обеспечивает что компоненты поставлены где они необходимы на доске.

Exchangeable устанавливая голова

Exchangeable голова позволяет каждому модулю поддержать почти все типы поверхностного держателя компонентные и выполнить оба размещение компонента установки и нечетн-формы высокоскоростного обломока. NXT может приспособить размер PCB до 534 x 610 mm и оборудовано с автоматической регулировкой ширины рельса и опционной автоматической оборудуя системой штыр-поддержки. Умные фидеры стандартны и могут быстро быть нагружены в любой доступный слот, предотвращая компонентную потерю на перестроении вьюрка, и предусматривая остальную администрацию компонентных и профилактического обслуживания. NXT язык-нейтральные, основанная на значок операционная система уменьшают кривую освоения для тренируя операторов и улучшают эффективность операторов бежать линия. Это исключают типичные вопросы вставки с урожайностью и качество которое часто сопровождают интеграцию новой технологии.

Емкость фидера:

M3II - До 20 типов (лента 8 mm)

M6II - До 45 типов (лента 8 mm)

Время загрузки PCB:

Двойной транспортер: Непрерывный 0 sec

Одиночный транспортер: sec 2,5

(Используя только транспортер модуля M3ll одиночный: 3.4sec)

(Используя только модуль M6ll)

Устанавливать точность:

Обломоки: ± 0,05 mm (сигма 3)

4 бортовых освинцованного: 0,03 mm (сигма 3)

Объем:

H12HS: 22 500 CPH

H08: 10 500 CPH

H04: 6 500 CPH

H02: 5 600 CPH

H01: 4 200 CPH

Применимые компоненты:

H12HS: 0402 (01005) к высоте 7,5 x 7.5mm максимальной: 3.0mm

H08: 0402 (01005) к 12 высоте x12 mm максимальной: 6,5 mm

H04: 1608 (0603) до 38 x 38 mm максимальной высоты: 9,5 mm

H02/H01: 1608 (0603) к высоте 74 x 74mm (32mm x 180mm) максимальной: 25.4mm

Ширина модуля:

M3II - 320mm

M6II - 645mm

Размеры машины:

4MII основание - l: 1390mm x w: 1934mm x h: 1474mm

2MII основание - l: 740 mm x w: 1934mm x h: изменения 1474mmy.
