Name: Осмотр затира припоя машины 3D тени свободный SMT SPI TR7007QI
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7007QI
Availability: InStock

Домой > продукты > Машина SMT AOI >

Осмотр затира припоя машины 3D тени свободный SMT SPI TR7007QI

Машина TR7007QI SMT SPI

TR7007QI

Машина SMT SPI

Место происхождения:

Китай

Фирменное наименование:

TRI

Номер модели:

TR7007QI

Свяжитесь с нами

Запросите цитату

Осмотр затира припоя машины 3D тени свободный SMT SPI TR7007QI

Подробная информация о продукции

Применение:

Припой наклеивает оптически осмотр (SPI)

Описание машины:

осмотр затира припоя 3D - SPI

Бренд:

TRI

Модель:

TR7007QI

Особенности:

квадрацикл 100% свободный от Тен/удваивает репроекторы края цифров

Условие:

Подержанный / Восстановленный

Функциональность:

Промышленная польза - сборочный конвейер SMT

Упаковка:

Деревянная коробка

время выполнения:

5-7 рабочие дни

Оплата:

TT, PayPal, L/C, D/A, D/P, западное соединение, MoneyGram

Выделить:

Машина TR7007QI SMT SPI

TR7007QI

Машина SMT SPI

Условия оплаты и доставки

Количество мин заказа

1 блок

Цена

USD

Упаковывая детали

Деревянная коробка

Время доставки

1 до 5 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal

Поставка способности

10 блоков

СОБЩЕННЫЕ ПРОДУКТЫ

Оригинальная и ИИ визуальная инспекция компонентов DIP серии MH500

Лучшая цена

MH310/MH310DH/310DL 3D SPI Machine Оригинал и технология для точной проверки пасты для сварки в промышленных условиях SMT

Лучшая цена

Устройство для слепого лазерного печатания на рентгеновской ленте

Лучшая цена

Машина осмотра затира припоя машины Sinic Tek SMT AOI автоматическая

Лучшая цена

Свяжитесь с нами

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Свяжитесь сейчас

Описание продукта

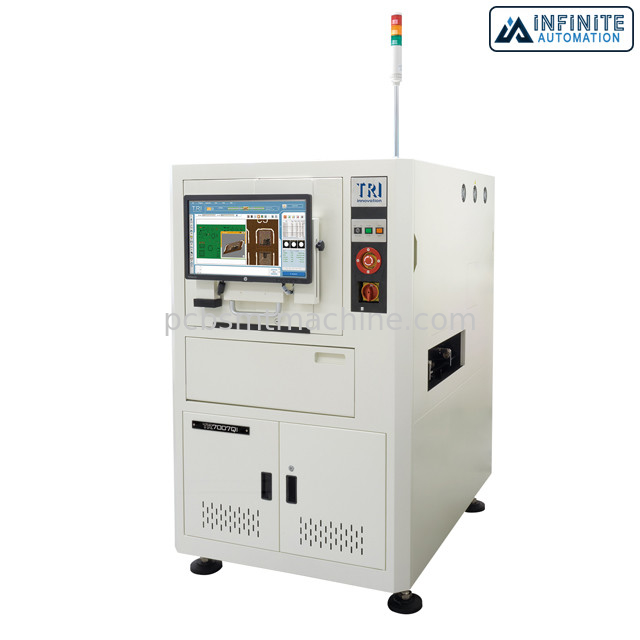

Осмотр затира припоя машины 3D тени свободный SMT SPI TR7007QI

Тень свободное 3D SPI Высоко-разрешения TR7007QI с квадрациклом 100% свободным от Тен/удваивает репроекторы края цифров, принадлежащая Пре машина осмотра затира припоя 3D (SPI)

Построенный на самой последней технологии проекции 3D, TR7007QI SPI предлагает ведущую в отрасли точность осмотра для самых требовательных применений. Встроенная система контроля автоматически оптимизирует маршрут осмотра для самого лучшего представления, и TRI новаторская система SmartWarp возмещает потерю любая коробоватость доски во время осмотра. С выбором квадрацикла/двойного осмотра репроектора, TR7007QI разностороннее решение SPI принося точность и скорость к вашим кончикам пальца.

Бесконечная автоматизация предлагает широкий диапазон принадлежащих пре машин SMT. Мы предлагаем принтеры SMT, mounters обломока, AOI, печи reflow, очищая машины, транспортеры связи, и другие машины и оборудование автоматизации фабрики SMT.

Особенности:

• квадрацикл 100% свободный от Тен/удваивает репроекторы края цифров
• Оптимизированный Стоп-и-идет дизайн для максимальной точности
• Компенсация SmartWarp исключает местную деформацию PCB
• Охват дефекта затира припоя 100% включая низкие мосты

Спецификации:

Оптическая система

Отображать метод	Стоп-и-пойдите отображать
Камера	4 Mpix или 12 Mpix (установка фабрики)
Отображать разрешение	6 μm, 10 μm, µm 15 (установка фабрики)
Освещение	СИД истинного цвета RGB
технология 3D	картина края 4-way цифров
Область видимости	4 µm Mpix@ 10: 20,3 x 20,3 mm 4 µm Mpix@ 15: 30,5 x 30,5 mm 12 µm Mpix@ 6: mm* 24,4 x 18,4 12 µm Mpix@ 10: 40,8 x 30,7 mm 12 µm Mpix@ 15: 61,2 x 46,1 mm * μm 6 не доступно для TR7007QI DL

Проведение осмотра

Отображать скорость	4 Mpix: 3 FOV/sec 12 Mpix: 2 FOV/sec 12 Mpix CoaXPress: 3 FOV/sec* Примечание: Скорость осмотра зависит от условий PCB и осмотра * с опционным подъемом CoaXPress
Разрешение высоты	@ µm 6: 0,22 µm @ 10/15 µm: 0,4 µm
Максимальн Припой Высота	@ µm 6: 210/420 µm @ 10/15 µm: 420/840 µm

Таблица & управление движения

Управление X-оси	Регулятор Ballscrew + AC-сервопривода
Управление Y-osи	Регулятор Ballscrew + AC-сервопривода
Управление Z-оси	Регулятор Ballscrew + AC-сервопривода
X-Y разрешение оси	0,5 µm
Разрешение Z-оси	N/A

Регуляция доски

Максимальный размер PCB	TR7007QI: mm* 510 x 460 TR7007QI DL: 510 x 310 mm x 2 майны, 510 x 590 mm x 1 майна * μm 6 только доступно для TR7007QI, максимальный размер PCB 330 x 310 mm
Толщина PCB	0.6-5 mm
Вес PCB Макс	3 kg
Верхний зазор	25 mm
Нижний зазор	40 mm
Зазор края	3 mm
Высота транспортера	880 до 920 mm * SMEMA совместимое

Функции осмотра

Дефекты	Недостаточный затир Чрезмерный затир Уродство формы Отсутствующий затир & наводить
Измерение	Высота Зона Том Возместите

Размеры

WxDxH	TR7007QI: 1000 x 1500 x 1650 mm TR7007QI DL: 1000 x 1700 x 1650 mm Примечание: не включая башню сигнала, высота башни сигнала 520 mm
Вес	TR7007QI: 675 kg TR7007QI DL: 685 kg
