Name: TR7700 SIII плюс 3D машина 3D AOI осмотра ультра высокой точности SMT
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: Положительная величина TR7700 SIII
Availability: InStock

Домой > продукты > Машина SMT AOI >

TR7700 SIII плюс 3D машина 3D AOI осмотра ультра высокой точности SMT

TR7700 SIII плюс машина осмотра SMT

Положительная величина TR7700 SIII

машина осмотра 3D AOI SMT

Место происхождения:

Китай

Фирменное наименование:

TRI

Номер модели:

Положительная величина TR7700 SIII

Свяжитесь с нами

Запросите цитату

TR7700 SIII плюс 3D машина 3D AOI осмотра ультра высокой точности SMT

Подробная информация о продукции

Применение:

Автоматизированный оптически осмотр

Описание машины:

автоматическая машина осмотра 3D

Бренд:

TRI

Модель:

Положительная величина TR7700 SIII

Особенности:

Высокоточный полноскоростной многофазный АОИ

Условие:

Подержанный / Восстановленный

Функциональность:

Промышленная польза - сборочный конвейер SMT

Упаковка:

Деревянная коробка/ящик

время выполнения:

5 до 7 дней

Оплата:

ТТ, Л/К, Д/А, Д/П, западное соединение, МонейГрам, ПайПал

Выделить:

TR7700 SIII плюс машина осмотра SMT

Положительная величина TR7700 SIII

машина осмотра 3D AOI SMT

Условия оплаты и доставки

Количество мин заказа

1 блок

Цена

USD

Упаковывая детали

деревянная коробка

Время доставки

1 до 5 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal

Поставка способности

10 блоков

СОБЩЕННЫЕ ПРОДУКТЫ

Машина осмотра затира припоя машины Sinic Tek SMT AOI автоматическая

Лучшая цена

оригинал машины 3D SPI SMT AOI и используемый автоматический осмотр затира припоя

Лучшая цена

Sinic Tek 3D в линии пользе машины осмотра затира припоя SPI промышленной

Лучшая цена

Оригинал машины осмотра Omron автоматический 3D AOI и используемый VT S730

Лучшая цена

Свяжитесь с нами

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Свяжитесь сейчас

Описание продукта

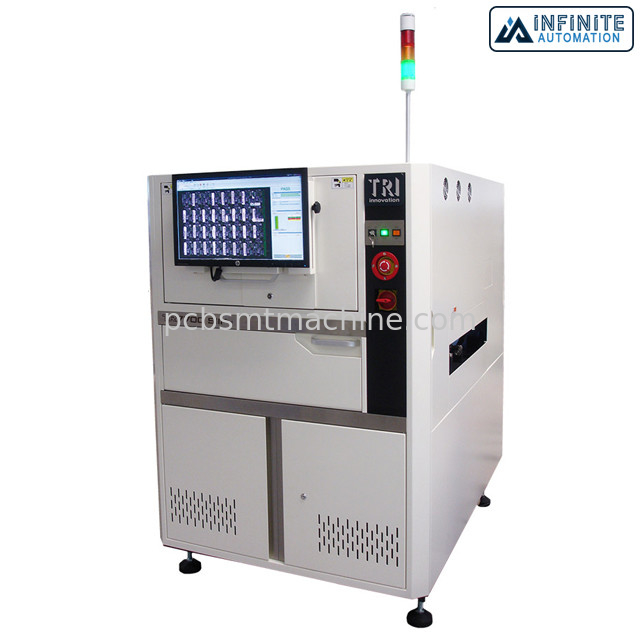

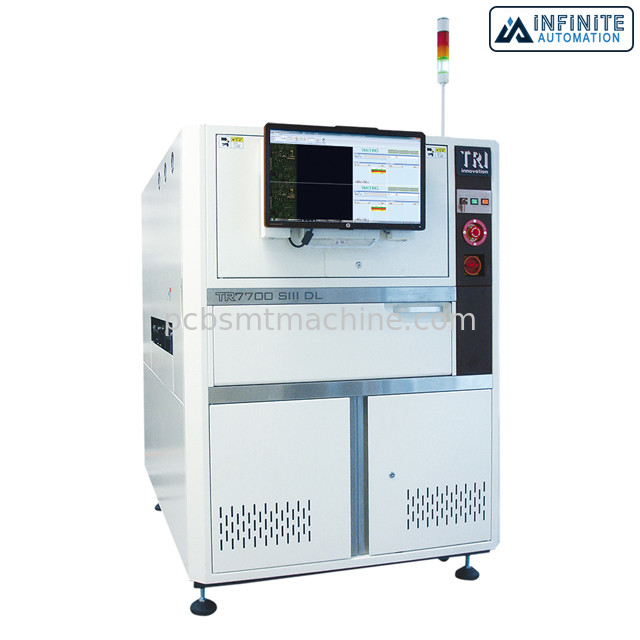

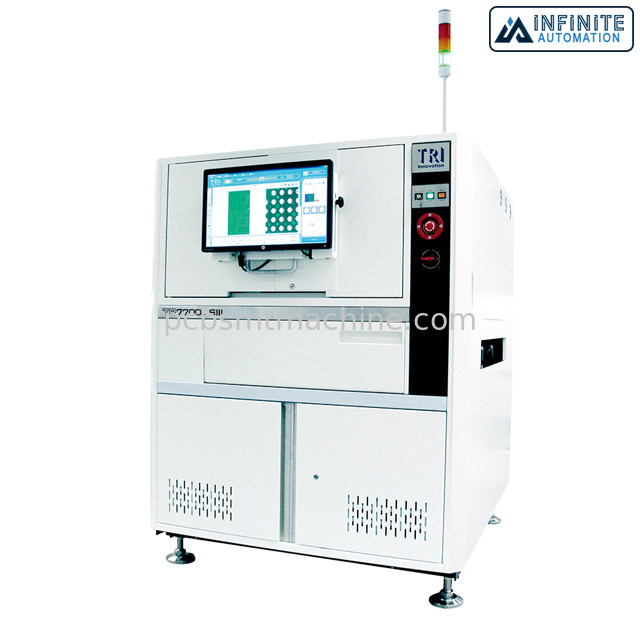

TR7700 SIII плюс 3D машина 3D AOI осмотра ультра высокой точности SMT

TR7700 SIII плюс 3D ультра высокая точность 3D AOI, 3D автоматизировало машины машины осмотра (AOI), принадлежащих Пре и Reconditioned AOI

Положительная величина TR7700 SIII самое новое поколение TRI решений AOI, поставляя точный многофазовый осмотр на полной скорости. Путем совмещение ультра-быстрой камеры, умного автоматического транспортера, и нового GUI, положительная величина TR7700 SIII предлагает сильное и легкое в использовании решение AOI с быстрым программированием, оптимизированной загрузкой доски, интеграцией производственной линии, и поддержкой для автономного программирования. TRI новый алгоритм цвета совмещенный со множественными освещая повышениями участков изменяет охват и помощь для того чтобы поставить сильно точные результаты осмотра с минимум ложными звонками.

Бесконечная автоматизация предлагает широкий диапазон принадлежащих пре машин SMT. Мы предлагаем принтеры SMT, mounters обломока, AOI, печи reflow, очищая машины, транспортеры связи, и другие машины и оборудование автоматизации фабрики SMT.

Особенности

• Высшая скорость многофазовое AOI высокой точности
• Новый GUI для легкого программирования с автономным редактированием
• Умный автоматический транспортер на уменьшенные времена загрузки
• Новый алгоритм цвета поставляет высокую точность и уменьшает ложные звонки

Спецификации

Оптическая система

Отображать метод	Динамическое воображение
Верхняя камера	4 Mpix
Камера угла	N/A
Отображать разрешение	10 µm, µm 15 (установка фабрики)
Освещение	Многофазовое СИД RGB+W
технология 3D	Одиночные/двойные датчики лазера 3D (опционные)
Максимальный ряд 3D	20 mm (с подъемом датчика лазера 3D опционным)

Проведение осмотра

Отображать скорость

4 µm 2D Mpix@ 10: ² /sec см 60
4 µm 2D Mpix@ 15: ² /sec см 120
4 µm 2D+3D Mpix@ 10 (опционное): 27-39 ² /sec см
4 µm 2D+3D Mpix@ 15 (опционное): 40-60 ² /sec см

Примечание: В зависимости от размера доски и разрешения лазера

Таблица & управление движения

Управление X-оси	Регулятор Ballscrew + AC-сервопривода
Управление Y-osи	Регулятор Ballscrew + AC-сервопривода
Управление Z-оси	N/A
X-Y разрешение оси	1 µm

Регуляция доски

Максимальный размер PCB	Положительная величина TR7700 SIII: 510 x 460 mm TR7700L SIII: 660 x 610 mm TR7700 SIII DL: 510 x 310 mm x 2 майны, 510 x 590 mm x 1 майна
Толщина PCB	0.6-5 mm
Вес PCB Макс	Положительная величина TR7700 SIII: 3 kg TR7700L SIII: 5 kg TR7700 SIII DL: 3 kg
Верхний зазор	25 mm [48 mm опционный]
Нижний зазор	40 mm
Зазор края	Положительная величина TR7700 SIII: 3 mm [5 mm опционный] TR7700L SIII: 5 mm TR7700 SIII DL: 3 mm [5 mm опционный]
Транспортер	Последовательно Высота: 880 до 920 mm * SMEMA совместимое

Функции осмотра

Компонент	Отсутствующий Tombstoning Billboarding Полярность Вращение Перенос Неправильная маркировка (OCV) Неполноценный Вверх ногами Дополнительный компонент Материал
Припой	Сверхнормальный припой Недостаточный припой Наводить штыри Через-отверстия Поднятое руководство Золотой палец Царапина/загрязнение

Размеры

WxDxH	Положительная величина TR7700 SIII: 1100 x 1670 x 1550 mm TR7700L SIII: 1300 x 1635 x 1655 mm TR7700 SIII DL: 1100 x 1670 x 1550 mm Примечание: не включая башню сигнала, высота башни сигнала 520 mm
Вес	Положительная величина TR7700 SIII: 1080 kg TR7700L SIII: 1240 kg TR7700 SIII DL: 1150 kg
