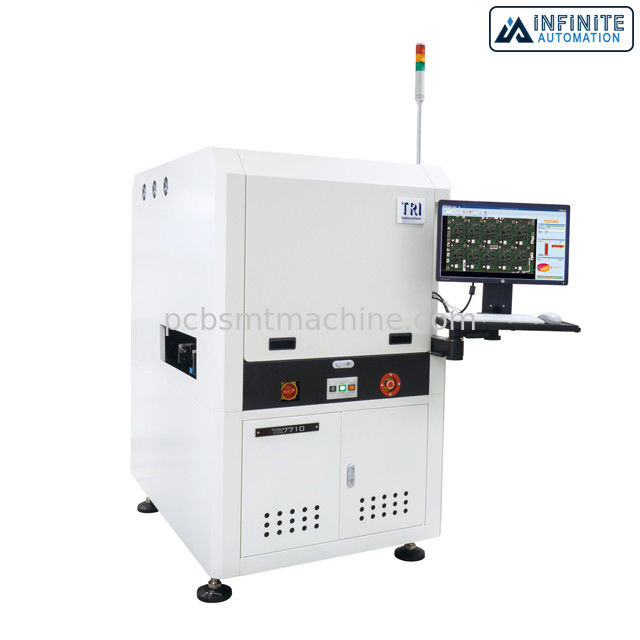

Машина осмотра машины TR7710 SMT AOI экономическая автоматизированная

Машина осмотра машины TR7710 SMT AOI экономическая автоматизированная

Машина TR7710 SMT AOI

Экономическая машина SMT AOI

TR7710

Место происхождения:

Китай

Фирменное наименование:

TRI

Номер модели:

TR7710

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Применение:
Автоматический оптический контроль
Описание машины:
автоматическая машина осмотра 3D
Бренд:
TRI
Модель:
TR7710
Особенности:
6,5-мегапиксельная высокоскоростная цветная камера
Условие:
Подержанный / Восстановленный
Функциональность:
Промышленная польза - сборочный конвейер SMT
Упаковка:
Деревянная коробка/ящик
время выполнения:
5 до 7 дней
Оплата:
ТТ, Л/К, Д/А, Д/П, западное соединение, МонейГрам, ПайПал
Выделить:

Машина TR7710 SMT AOI

,

Экономическая машина SMT AOI

,

TR7710

Условия оплаты и доставки
Количество мин заказа
1 блок
Цена
USD
Упаковывая детали
деревянная коробка
Время доставки
1 до 5 рабочих дней
Условия оплаты
L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal
Поставка способности
10 блоков
Описание продукта

Машина осмотра машины TR7710 SMT AOI экономическая автоматизированная



SII TR7710 плюс 3D ультра высокая точность 3D AOI, 3D автоматизировал машины машины осмотра (AOI), принадлежащих Пре и Reconditioned AOI



Экономическое ориентированное на заказчика TR7710 совмещает точную систему камеры высоко-разрешения и освещение TRI& исключительное многофазовое для того чтобы захватить детальные изображения панели PCB. Новое оптически решение предлагает увеличенный ряд DOF для высокорослых компонентов с опционным высоким зазором. TRI серия программного обеспечения осмотра III AOI-совместимого совмещает превосходное обнаружение дефекта и легкое умное CAD основанное на программирование в рентабельное, ориентированное на заказчика решение AOI конструированное для приспособления любого бюджета.



Бесконечная автоматизация предлагает широкий диапазон принадлежащих пре машин SMT. Мы предлагаем принтеры SMT, mounters обломока, AOI, печи reflow, очищая машины, транспортеры связи, и другие машины и оборудование автоматизации фабрики SMT.



Особенности



• Экономическое и сильно ориентированное на заказчика встроенное решение AOI
• 6,5 цветная камера Mpix высокоскоростная
• NPI-оптимизированный легкий волшебник программного интерфейса
• Стоп-и-идет осмотр с большой глубиной поля (DOF)
• разрешение 10 µm или 12,5 µm оптически



Спецификации



Оптическая система

Отображать метод Стоп-и-пойдите
Верхняя камера 6,5 Mpix
Камера угла N/A
Отображать разрешение 10 µm, µm 12,5 (установка фабрики)
Освещение Многофазовое СИД RGB+W
технология 3D N/A
Максимальный ряд 3D N/A

Проведение осмотра

Отображать скорость 6,5 µm Mpix@ 10: ² /sec см 27
6,5 µm 12,5 Mpix@: ² /sec см 43

Таблица & управление движения

Управление X-оси Регулятор Ballscrew + AC-сервопривода
Управление Y-osи Регулятор Ballscrew + AC-сервопривода
Управление Z-оси N/A
X-Y разрешение оси 1 µm

Регуляция доски

Максимальный размер PCB Μm TR7710@ 10, µm 15: 510 x 460 mm
Μm TR7710 DL@ 10, µm 12,5: 510 x 310 mm x 2 майны, 510 x 590 mm x 1 майна
Толщина PCB 0.6-5 mm
Вес PCB Макс 3 kg
Верхний зазор 25 mm
Нижний зазор 40 mm [100 mm опционный]
Зазор края 3 mm [5 mm опционный]
Транспортер Последовательно
Высота: 880 до 920 mm

* SMEMA совместимое

Функции осмотра

Компонент Отсутствующий
Tombstoning
Billboarding
Полярность
Вращение
Перенос
Неправильная маркировка (OCV)
Неполноценный
Вверх ногами
Дополнительный компонент
Материал
Припой Сверхнормальный припой
Недостаточный припой
Наводить
штыри Через-отверстия
Поднятое руководство
Золотой палец
Царапина/загрязнение

Размеры

WxDxH TR7710: 1000 x 1400 x 1650 mm
TR7710 DL: 1000 x 1500 x 1650 mm

Примечание: не включая башню сигнала, высота башни сигнала 520 mm
Вес TR7710: 600 kg
TR7710 DL: 650 kg
