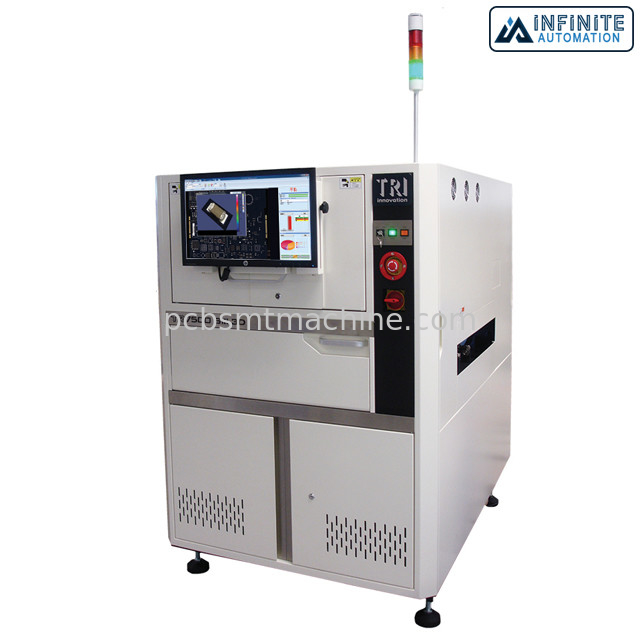

Name: Машина осмотра ультра высокой точности SMT AOI автоматизированная машиной
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7500 SIII 3D
Availability: InStock

Домой > продукты > Машина SMT AOI >

Машина осмотра ультра высокой точности SMT AOI автоматизированная машиной

Машина высокой точности SMT AOI

Машина TR7500 SIII 3DSMT AOI

TR7500 SIII 3D автоматизировало машину осмотра

Место происхождения:

Китай

Фирменное наименование:

TRI

Номер модели:

TR7500 SIII 3D

Свяжитесь с нами

Запросите цитату

Машина осмотра ультра высокой точности SMT AOI автоматизированная машиной

Подробная информация о продукции

Применение:

Автоматический оптический контроль (AOI)

Описание машины:

автоматическая машина осмотра 3D

Бренд:

TRI

Модель:

TR7500 SIII 3D

Особенности:

Высокоскоростной осмотр Мульти-угла цвета до 01005 компонентов

Условие:

Подержанный / Восстановленный

Функциональность:

Промышленная польза - сборочный конвейер SMT

Упаковка:

Деревянная коробка/ящик

время выполнения:

5 до 7 дней

Оплата:

ТТ, Л/К, Д/А, Д/П, западное соединение, МонейГрам, ПайПал

Выделить:

Машина высокой точности SMT AOI

Машина TR7500 SIII 3DSMT AOI

TR7500 SIII 3D автоматизировало машину осмотра

Условия оплаты и доставки

Количество мин заказа

1 блок

Цена

USD

Упаковывая детали

деревянная коробка

Время доставки

1 до 5 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal

Поставка способности

10 блоков

СОБЩЕННЫЕ ПРОДУКТЫ

Машина осмотра затира припоя машины Sinic Tek SMT AOI автоматическая

Лучшая цена

оригинал машины 3D SPI SMT AOI и используемый автоматический осмотр затира припоя

Лучшая цена

Sinic Tek 3D в линии пользе машины осмотра затира припоя SPI промышленной

Лучшая цена

Оригинал машины осмотра Omron автоматический 3D AOI и используемый VT S730

Лучшая цена

Свяжитесь с нами

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Свяжитесь сейчас

Описание продукта

Машина осмотра ультра высокой точности SMT AOI автоматизированная машиной

Точность 3D AOI TR7500 SIII 3D ультра высокая, 3D автоматизировала машины машины осмотра (AOI), принадлежащих Пре и Reconditioned AOI

TRI оптимальное решение 3D AOI поставляет самый быстрый осмотр PCB мульти-угла соединенное с основанным на сине лазер истинным измерением профиля 3D для самого высокого автоматизированного оптически охвата симптомов дефекта возможного. Совмещающ современные программные решения и третьего поколения умные платформы аппаратных средств, TR7500 SIII 3D предлагает крепкий осмотр дефекта припоя 3D и компонента с высоким охватом осмотра и легким программированием.

Бесконечная автоматизация предлагает широкий диапазон принадлежащих пре машин SMT. Мы предлагаем принтеры SMT, mounters обломока, AOI, печи reflow, очищая машины, транспортеры связи, и другие машины и оборудование автоматизации фабрики SMT.

Особенности

• Высокоскоростной осмотр Мульти-угла цвета до 01005 компонентов
• Высокий охват дефекта используя гибридную технологию осмотра 2D+3D
• Истинное измерение профиля 3D используя двойные блоки лазера
• Быстрый программный интерфейс с автоматической библиотекой и автономным редактированием

Спецификации

Оптическая система

Отображать метод	Динамическое воображение с истинным измерением профиля 3D
Верхняя камера	4 Mpix
Камера угла	1,3 Mpix или 6,5 Mpix (установка фабрики)
Отображать разрешение	Оптически: 10 µm, µm 15 Лазер: μm 10 (опционное), 20 μm, μm 50 Примечание: Установка фабрики
Освещение	Многофазовое СИД RGB+W
технология 3D	Одиночные/двойные датчики лазера 3D
Максимальный ряд 3D	20 mm

Проведение осмотра

Отображать скорость

4 µm 2D Mpix@ 10: ² /sec см 60
4 µm 2D Mpix@ 15: ² /sec см 120
4 µm 2D+3D Mpix@ 10: 27-39 ² /sec* см
4 µm 2D+3D Mpix@ 15: 40-60 ² /sec* см

* в зависимости от размера доски и разрешения лазера

Таблица & управление движения

Управление X-оси	Регулятор Ballscrew + AC-сервопривода
Управление Y-osи	Регулятор Ballscrew + AC-сервопривода
Управление Z-оси	N/A
X-Y разрешение оси	1 µm

Регуляция доски

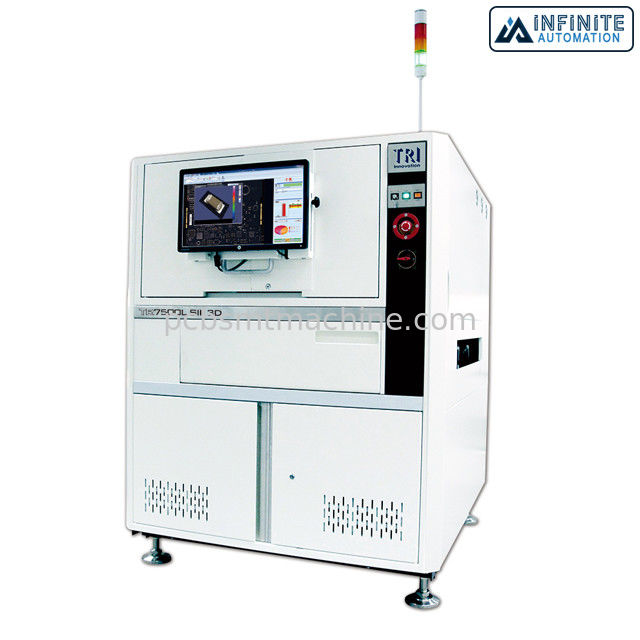

Максимальный размер PCB	TR7500 SIII 3D: mm* 510 x 460 TR7500L SIII 3D: 660 x 460 mm TR7500 SIII 3D DL: 510 x 250 mm x 2 майны, 510 x 550 mm x 1 майна * testable ряд размера PCB поменяет в зависимости от конфигурации зонда лазера
Толщина PCB	0.6-5 mm
Вес PCB Макс	3 kg
Верхний зазор	15 mm/25 mm/48 mm [опционных] Примечание: (1) μm resolution@ 50 лазера 25 или 48 mm (опционные) (2) μm resolution@ 20 лазера 25 mm (3) μm resolution@ 10 лазера 15 mm
Нижний зазор	40 mm
Зазор края	3 mm
Транспортер	Последовательно Высота: 880 до 920 mm * SMEMA совместимое

Функции осмотра

Компонент	Отсутствующий Tombstoning Billboarding Полярность Вращение Перенос Неправильная маркировка (OCV) Неполноценный Вверх ногами Дополнительный компонент Материал Поднятый компонент
Припой	Сверхнормальный припой Недостаточный припой Наводить штыри Через-отверстия Поднятое руководство Золотой палец Царапина/загрязнение

Размеры

WxDxH	TR7500 SIII 3D: 1100 x 1670 x 1550 mm TR7500L SIII 3D: 1300 x 1630 x 1655 mm TR7500 SIII 3D DL: 1100 x 1770 x 1550 mm Примечание: не включая башню сигнала, высота башни сигнала 520 mm
Вес	TR7500 SIII 3D: 1010 kg TR7500L SIII 3D: 1250 kg TR7500 SIII 3D DL: 1150 kg
