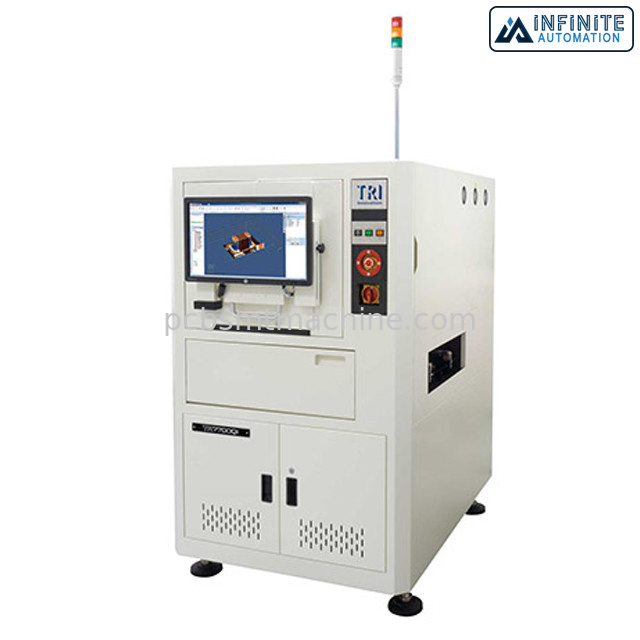

Name: TR7700QI 3D AOI автоматизировало точность машины осмотра ультра высокую
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7700QI
Availability: InStock

Домой > продукты > Машина SMT AOI >

TR7700QI 3D AOI автоматизировало точность машины осмотра ультра высокую

TR7700QI 3D AOI

TR7700QI

TR7700QI автоматизировало машину осмотра

Место происхождения:

Китай

Фирменное наименование:

TRI

Номер модели:

TR7700QI

Свяжитесь с нами

Запросите цитату

TR7700QI 3D AOI автоматизировало точность машины осмотра ультра высокую

Подробная информация о продукции

Применение:

Автоматический оптический контроль (AOI)

Описание машины:

автоматическая машина осмотра 3D

Бренд:

TRI

Модель:

TR7700QI

Особенности:

Сверхвысокая точность 2D+3D Stop-and-Go AOI

Условие:

Подержанный / Восстановленный

Функциональность:

Промышленная польза - сборочный конвейер SMT

Упаковка:

Деревянная коробка/ящик

время выполнения:

5 до 7 дней

Оплата:

ТТ, Л/К, Д/А, Д/П, западное соединение, МонейГрам, ПайПал

Выделить:

TR7700QI 3D AOI

TR7700QI

TR7700QI автоматизировало машину осмотра

Условия оплаты и доставки

Количество мин заказа

1 блок

Цена

USD

Упаковывая детали

деревянная коробка

Время доставки

1 до 5 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, западное соединение, , PayPal

Поставка способности

10 блоков

СОБЩЕННЫЕ ПРОДУКТЫ

Оригинальная и ИИ визуальная инспекция компонентов DIP серии MH500

Лучшая цена

MH310/MH310DH/310DL 3D SPI Machine Оригинал и технология для точной проверки пасты для сварки в промышленных условиях SMT

Лучшая цена

Устройство для слепого лазерного печатания на рентгеновской ленте

Лучшая цена

Машина осмотра затира припоя машины Sinic Tek SMT AOI автоматическая

Лучшая цена

Свяжитесь с нами

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Свяжитесь сейчас

Описание продукта

TR7700QI 3D AOI автоматизировало точность машины осмотра ультра высокую

Точность 3D AOI TR7700QI ультра высокая, 3D автоматизировала машины машины осмотра (AOI), принадлежащих Пре и Reconditioned AOI

TR7700QI 3D AOI совмещает самые последние 2D и технологии 3D основанные на цифровой проекции картины края квадрацикла для того чтобы революционизировать осмотр собрания PCB. Разносторонняя programmable цифровая технология картины края 3D покрывает огромный ряд осмотра с большей точностью, показывая даже самые небольшие дефекты coplanarity и паяет совместные вопросы. Обеспечьте качество соединений припоя используя IPC-уступчивый осмотр филе припоя 3D. Путем проверка формы филе, TR7700QI 3D AOI может обнаружить недостаточный том припоя, не-обрызгивание, и сухие пусковые площадки.

Бесконечная автоматизация предлагает широкий диапазон принадлежащих пре машин SMT. Мы предлагаем принтеры SMT, mounters обломока, AOI, печи reflow, очищая машины, транспортеры связи, и другие машины и оборудование автоматизации фабрики SMT.

Особенности

• Ультравысокая точность 2D+3D Стоп-и-идет AOI
• Припаяйте осмотр высоты и тома
• Точная проекция края квадрацикла 3D цифров
• Приспособительный ряд высоты 3D до 30 mm
• свободная от Воздушно умная система транспортера (IACS)

Спецификации

Оптическая система

Отображать метод	Стоп-и-пойдите отображать
Верхняя камера	4 Mpix или 12 Mpix (установка фабрики)
Камера угла	N/A
Отображать разрешение	5,5 µm, 10 µm, µm 15 (установка фабрики)
Освещение	Многофазовое СИД истинного цвета
технология 3D	Репроекторы края цифров квадрацикла
Максимальный ряд 3D	4 µm Mpix@ 15: 0-30 mm* 12 µm Mpix@ 5,5: 0-4 mm 12 µm Mpix@ 10: 0-30 mm* *Need подъем карты GPU

Проведение осмотра

Отображать скорость

4 µm Mpix@ 15: ² /sec см 21
12 µm Mpix@ 5,5: ² /sec см 4,3 (2D только: ² 12,2 см /sec)
12 µm Mpix@ 10: ² 14,5 см /sec
12 µm Mpix@ 10: ² /sec см 23 с опционным CoaXPress

Примечание: В зависимости от компонентного распределения

Таблица & управление движения

Управление X-оси	Регулятор Ballscrew + AC-сервопривода
Управление Y-osи	Регулятор Ballscrew + AC-сервопривода
Управление Z-оси	Регулятор Ballscrew + AC-сервопривода
X-Y разрешение оси	1 μm

Регуляция доски

Максимальный размер PCB	Μm 5,5 TR7700QI @: mm* 330 x 330 Μm 10, µm TR7700QI @ 15: 510 x 460 mm Μm 10, µm TR7700QI DL @ 15: 510 x 310 mm x 2 майны, 510 x 590 mm x 1 майна * в зависимости от компонентного распределения, vailable размер PCB смог быть другой
Толщина PCB	0.6-5 mm
Вес PCB Макс	3 kg
Верхний зазор	µm 5,5: 25 mm µm 10: 50 mm µm 15: 40 mm
Нижний зазор	40 mm [100 mm опционный]
Зазор края	3 mm [5 mm опционный]
Транспортер	Последовательно Высота: 880 до 920 mm * SMEMA совместимое

Функции осмотра

Компонент	Отсутствующий Tombstoning Billboarding Полярность Вращение Перенос Неправильная маркировка (OCV) Неполноценный Вверх ногами Дополнительный компонент Материал Поднятый компонент
Припой	Высота филе припоя Том % припоя Сверхнормальный припой Недостаточный припой Наводить штыри Через-отверстия Поднятое руководство Золотой палец Царапина/загрязнение

Размеры

WxDxH	TR7700QI: 1000 x 1500 x 1650 mm TR7700QI DL: 1000 x 17000 x 1650 mm Примечание: не включая башню сигнала, высота башни сигнала 520 mm
Вес	TR7700QI: 650 kg TR7700QI DL: 685 kg
