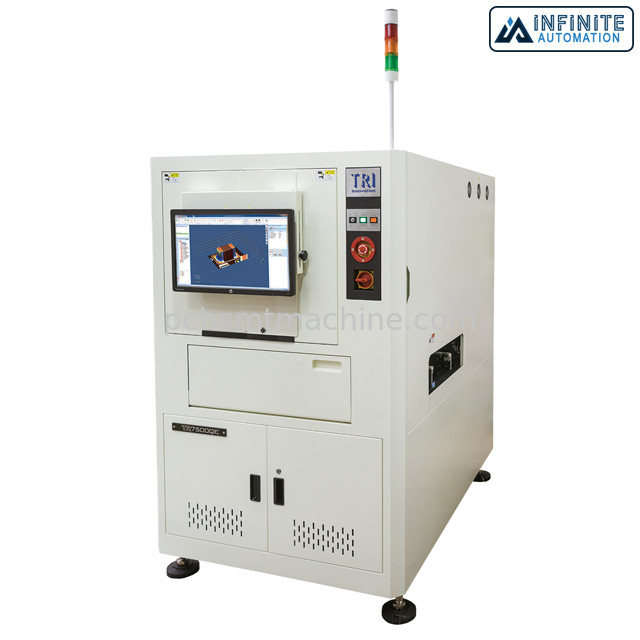

Name: Высокая точность TR7500QE 3D AOI автоматизировала оборудование осмотра
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7500QE
Availability: InStock

Домой > продукты > Машина SMT AOI >

Высокая точность TR7500QE 3D AOI автоматизировала оборудование осмотра

Оборудование TR7500QE AOI

TR7500QE

TR7500QE автоматизировало оборудование осмотра

Место происхождения:

Китай

Фирменное наименование:

TRI

Номер модели:

TR7500QE

Свяжитесь с нами

Запросите цитату

Высокая точность TR7500QE 3D AOI автоматизировала оборудование осмотра

Подробная информация о продукции

Применение:

AOI - Автоматический оптически осмотр

Описание машины:

3D автоматизировало машину осмотра

Бренд:

TRI

Модель:

TR7500QE

Особенности:

Ультра высокая точность 3D AOI

Условие:

Первоначальный и использованный

Функциональность:

Промышленная польза

Упаковка:

Деревянная коробка

время выполнения:

1 до 5 рабочих дней

Оплата:

L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal

Выделить:

Оборудование TR7500QE AOI

TR7500QE

TR7500QE автоматизировало оборудование осмотра

Условия оплаты и доставки

Количество мин заказа

1 блок

Цена

USD

Упаковывая детали

деревянная коробка

Время доставки

1 до 5 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal

Поставка способности

10 блоков

СОБЩЕННЫЕ ПРОДУКТЫ

Оригинальная и ИИ визуальная инспекция компонентов DIP серии MH500

Лучшая цена

MH310/MH310DH/310DL 3D SPI Machine Оригинал и технология для точной проверки пасты для сварки в промышленных условиях SMT

Лучшая цена

Устройство для слепого лазерного печатания на рентгеновской ленте

Лучшая цена

Машина осмотра затира припоя машины Sinic Tek SMT AOI автоматическая

Лучшая цена

Свяжитесь с нами

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Свяжитесь сейчас

Описание продукта

Высокая точность TR7500QE 3D AOI автоматизировала оборудование осмотра

Точность 3D AOI TR7500QE ультра высокая, 3D автоматизировала машины машины осмотра (AOI), принадлежащих Пре и Reconditioned AOI

TR7500QE AOI предлагает высокопроизводительный осмотр припоя 3D и собрания путем совмещение мульти-угла 2D следующего поколени и технологий 3D основанных на проекции картины края 4 путей приспособительной цифровой и 4 камерах взгляда со стороны. Самое последнее программное обеспечение осмотра обеспечивает быстрое CAD основанное на программирование и шаблоны особенностей полностью ориентированные на заказчика.

Особенности:

• Мульти-угол 2D + охват 3D
• 4 репроектора края цифров пути
• 4 камеры взгляда со стороны
• До 40 3D mm ряда высоты
• Высокоскоростное воображение CoaXPress
• Опционный модуль лазера 3D

Спецификации:

Оптическая система

Отображать метод	Стоп-и-пойдите отображать
Верхняя камера	12 Mpix
Камера угла	6,5 Mpix
Отображать разрешение	10 µm, µm 15 (установка фабрики)
Освещение	Многофазовое СИД истинного цвета, коаксиальное освещение
технология 3D	Репроекторы края цифров квадрацикла
Максимальный ряд 3D	0-40 mm

Проведение осмотра

Отображать скорость

12 µm Mpix@ 10: ² 13,5 см /sec
12 µm Mpix@ 10: ² /sec см 23 с опционным CoaXPress
12 µm Mpix@ 15: ² /sec см 30
12 µm Mpix@ 15: ² /sec см 50 с опционным CoaXPress

Примечание: Время осмотра поменяет в зависимости от конфигурации

Таблица & управление движения

Управление X-оси	Регулятор Ballscrew + AC-сервопривода (линейный мотор опционный)
Управление Y-osи	Двойной управляемый регулятор ballscrew + AC-сервопривода
Управление Z-оси	Регулятор Ballscrew + AC-сервопривода
X-Y разрешение оси	1 µm

Регуляция доски

Максимальный размер PCB	TR7500QE: 510 x 460 mm TR7500L QE: 660 x 610 mm TR7500QE DL: 510 x 310 mm x 2 майны, 510 x 590 mm x 1 майна
Толщина PCB	0.6-5 mm
Вес PCB Макс	3 kg
Верхний зазор	50 mm
Нижний зазор	40 mm
Зазор края	3 mm [5 mm опционный]
Транспортер	Последовательно Высота: 880 до 920 mm * SMEMA совместимое

Функции осмотра

Компонент	Отсутствующий Tombstoning Billboarding Полярность Вращение Перенос Неправильная маркировка (OCV) Неполноценный Вверх ногами Дополнительный компонент Материал Поднятый компонент
Припой	Высота филе припоя Том % припоя Сверхнормальный припой Недостаточный припой Наводить штыри Через-отверстия Поднятое руководство Золотой палец Царапина/загрязнение

Размеры

WxDxH	TR7500QE: 1100 x 1730 x 1750 mm TR7500L QE: 1250 x 1880 x 1750 mm TR7500QE DL: 1100 x 1830 x 1750 mm Примечание: не включая башню сигнала, высота башни сигнала 520 mm
Вес	TR7500QE: 920 kg TR7500L QE: 1170 kg TR7500QE DL: 950 kg
