Name: Машина ультра высокой точности 3D AOI машины TR7700QE S SMT AOI
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7700QE-S
Availability: InStock

Домой > продукты > Машина SMT AOI >

Машина ультра высокой точности 3D AOI машины TR7700QE S SMT AOI

Машина TR7700QE S SMT AOI

машина 3D SMT AOI

Машина TR7700QE S 3D AOI

Место происхождения:

Китай

Фирменное наименование:

TRI

Номер модели:

TR7700QE-S

Свяжитесь с нами

Запросите цитату

Машина ультра высокой точности 3D AOI машины TR7700QE S SMT AOI

Подробная информация о продукции

Применение:

AOI - Автоматический оптически осмотр

Описание машины:

3D автоматизировало машину осмотра

Бренд:

TRI

Модель:

TR7700QE-S

Особенности:

Ультра высокая точность 3D AOI

Условие:

Первоначальный и использованный

Функциональность:

Промышленная польза

Упаковка:

Деревянная коробка

время выполнения:

1 до 5 рабочих дней

Оплата:

L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal

Выделить:

Машина TR7700QE S SMT AOI

машина 3D SMT AOI

Машина TR7700QE S 3D AOI

Условия оплаты и доставки

Количество мин заказа

1 блок

Цена

USD

Упаковывая детали

деревянная коробка

Время доставки

1 до 5 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal

Поставка способности

10 блоков

СОБЩЕННЫЕ ПРОДУКТЫ

Машина осмотра затира припоя машины Sinic Tek SMT AOI автоматическая

Лучшая цена

оригинал машины 3D SPI SMT AOI и используемый автоматический осмотр затира припоя

Лучшая цена

Sinic Tek 3D в линии пользе машины осмотра затира припоя SPI промышленной

Лучшая цена

Оригинал машины осмотра Omron автоматический 3D AOI и используемый VT S730

Лучшая цена

Свяжитесь с нами

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Свяжитесь сейчас

Описание продукта

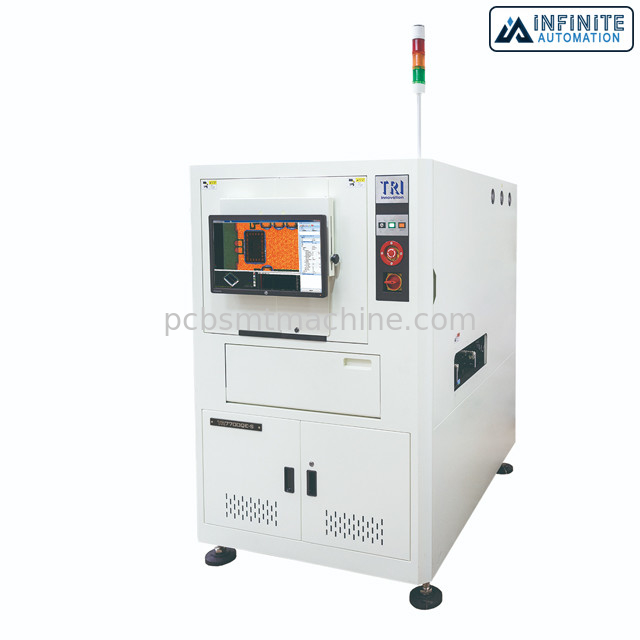

Машина ультра высокой точности 3D AOI машины TR7700QE S SMT AOI

Точность машины AOI 3D AOI, принадлежащего Пре TR7700QE-S ультра высокая и Reconditioned

TR7700QE-S построено на платформе высокой точности с 5,5 технологией обработки изображения MP разрешения 12 µm высоких для полупроводника & упаковочной промышленности. Стоп-и-идут 3D AOI могут проверить скрепления провода, умирают скрепления, SMD, рему, и соединения припоя. Точность умного решения 3D AOI увеличена с возможностями метрологии и гибкими алгоритмами осмотра.

Особенности:

• Осмотр технологии полупроводника и упаковки
• Ультравысокая точность Стоп-и-идет 3D AOI
• Осмотр дефектов выпуска облигаций провода и выпуска облигаций плашки
• Подготавливайте для того чтобы проверить в минутах с TRI умным программированием

Спецификации:

Оптическая система

Отображать метод	Стоп-и-пойдите отображать
Верхняя камера	12 Mpix
Камера угла	N/A
Отображать разрешение	µm 5,5
Освещение	Многофазовое СИД истинного цвета
технология 3D	Репроекторы края цифров квадрацикла
Максимальный ряд 3D	12 µm Mpix@ 5,5: 4 mm

Проведение осмотра

Отображать скорость

12 µm Mpix 3D @ 5,5: ² /sec см 4,1
12 µm Mpix 2D @ 5,5: ² 10,3 см /sec

Примечание: В зависимости от компонентного распределения

Таблица & управление движения

Управление X-оси	Линейный мотор с регулятором движения (Ballscrew + сервоприводом AC мотор опционный)
Управление Y-osи	Двойной управляемый ballscrew + AC-сервопривод с регулятором движения
Управление Z-оси	Ballscrew + сервопривод AC с регулятором движения
X-Y разрешение оси	1 µm

Регуляция доски

Максимальный размер PCB	mm* 330 x330 * в зависимости от компонентного распределения, vailable размер PCB смог быть другой
Толщина PCB	0.6-5 mm
Вес PCB Макс	3 kg
Верхний зазор	25 mm
Нижний зазор	40 mm. Опционный: 100 mm
Зазор края	3 mm. Опционный: 5 mm
Транспортер	Последовательно Высота: 880 до 920 mm * SMEMA совместимое

Функции осмотра

Компонент	Отсутствующий Tombstoning Billboarding Полярность Вращение Перенос Неправильная маркировка (OCV) Неполноценный Вверх ногами Дополнительный компонент Материал Поднятый компонент
Припой	Высота филе припоя Том % припоя Сверхнормальный припой Недостаточный припой Наводить штыри Через-отверстия Поднятое руководство Золотой палец Царапина/загрязнение

Размеры

WxDxH	1100 x 1730 x 1750 mm Примечание: не включая башню сигнала, высота башни сигнала 520 mm
Вес	920 kg
