Name: Промышленный оригинал машины осмотра SII 3D AOI пользы TR7700Q и использованный
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: SII TR7700Q
Availability: InStock

Домой > продукты > Машина SMT AOI >

Промышленный оригинал машины осмотра SII 3D AOI пользы TR7700Q и использованный

машина осмотра 3D AOI

Машина осмотра SII 3D AOI TR7700Q

SII TR7700Q

Место происхождения:

Китай

Фирменное наименование:

TRI

Номер модели:

SII TR7700Q

Свяжитесь с нами

Запросите цитату

Промышленный оригинал машины осмотра SII 3D AOI пользы TR7700Q и использованный

Подробная информация о продукции

Применение:

AOI - Автоматический оптически осмотр

Описание машины:

PCB 3D автоматизировал машину осмотра

Бренд:

TRI

Модель:

SII TR7700Q

Особенности:

Ультра высокая точность 3D AOI

Условие:

Первоначальный и использованный

Функциональность:

Промышленная польза

Упаковка:

Деревянная коробка

время выполнения:

1 до 5 рабочих дней

Оплата:

L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal

Выделить:

машина осмотра 3D AOI

Машина осмотра SII 3D AOI TR7700Q

SII TR7700Q

Условия оплаты и доставки

Количество мин заказа

1 блок

Цена

USD

Упаковывая детали

деревянная коробка

Время доставки

1 до 5 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal

Поставка способности

10 блоков

СОБЩЕННЫЕ ПРОДУКТЫ

Оригинальная и ИИ визуальная инспекция компонентов DIP серии MH500

Лучшая цена

MH310/MH310DH/310DL 3D SPI Machine Оригинал и технология для точной проверки пасты для сварки в промышленных условиях SMT

Лучшая цена

Устройство для слепого лазерного печатания на рентгеновской ленте

Лучшая цена

Машина осмотра затира припоя машины Sinic Tek SMT AOI автоматическая

Лучшая цена

Свяжитесь с нами

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Свяжитесь сейчас

Описание продукта

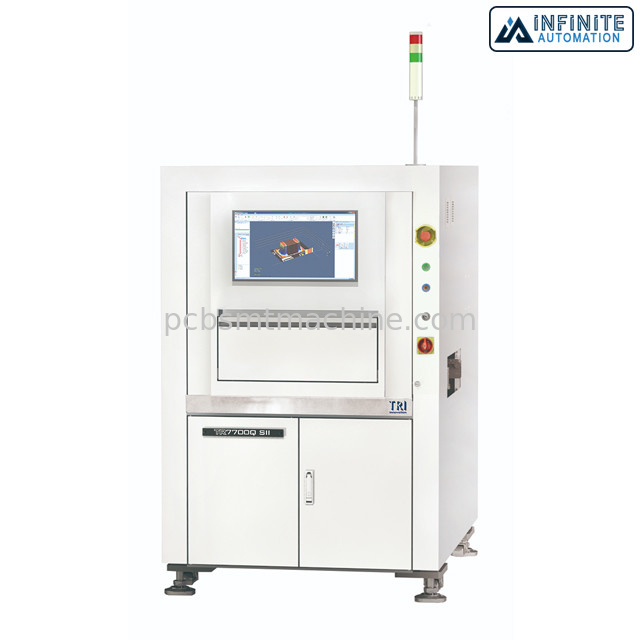

Промышленный оригинал машины осмотра SII 3D AOI пользы TR7700Q и использованный

Точность машины AOI 3D AOI, принадлежащего Пре SII TR7700Q ультра высокая и Reconditioned

SII TR7700Q приведен в действие TRI умным программированием с автоматическ-уча функциональностями, гибкими алгоритмами осмотра, и возможностями метрологии для точных измерений и обмена данными для умных применений фабрики. Предварительная механическая стабильность SII TR7700Q имеет более высокую точность, и улучшенный датчик R&R со Стоп-и-идет технология обработки изображения.

Особенности:

• Ведущая в отрасли скорость осмотра, до 57 см2/sec
• Множественные технологии 3D: осмотр Нул-избежаний
• Осмотр высокой точности с улучшенным GR&R

Спецификации:

Оптическая система

Отображать метод	Стоп-и-пойдите
Верхняя камера	Камера быстрого хода MP 12
Камера угла	N/A
Отображать разрешение	µm 5,5 , 10 µm, 12 µm, µm 15 (установка фабрики) доступный для SII TR7700Q & SII DL TR7700Q
Освещение	Многофазовое СИД истинного цвета
технология 3D	Репроекторы края цифров квадрацикла
Максимальный ряд 3D	@ μm 5,5: 20 mm @ μm 10: 40 mm @ μm 12: 40 mm @ μm 15: 40 mm

Проведение осмотра

Отображать скорость

@ μm 5,5: ² /sec см 7,8
@ μm 10: ² /sec см 25
@ μm 12: ² /sec см 37
@ μm 15: ² /sec см 57

Таблица & управление движения

Управление X-оси	Ballscrew + сервопривод AC с регулятором движения
Управление Y-osи	Ballscrew + сервопривод AC с регулятором движения
Управление Z-оси	Ballscrew + сервопривод AC с регулятором движения
X-Y разрешение оси	1 μm

Регуляция доски

Максимальный размер PCB	SII TR7700Q: 510 x 460 mm SII TR7700LQ: 765 x 610 mm SII DL TR7700Q: 510 x 310 mm x 2 майны, 510 x 590 mm x 1 майна. Опционный: 510 x 680 mm
Толщина PCB	0.6-5 mm
Вес PCB Макс	SII TR7700Q: 3 kg. Опционный: 5kg SII TR7700LQ: 3 kg (6,61 lb). Опционный: 5 kg (11,02) lb/12 kg (26,46 lb) SII DL TR7700Q: 3 kg. Опционный: 5kg
Верхний зазор	@ μm 5,5: 20 mm @ μm 10: 50 mm @ μm 12: 50 mm @ μm 15: 50 mm
Нижний зазор	40 mm
Зазор края	3 mm. Опционный: 4 mm/5 mm
Транспортер	Встроенная высота: 880 до 920 mm * опционный: 940-965 mm (SMEMA совместимое)

Функции осмотра

Компонент	Отсутствующий, Tombstoning, Billboarding, полярность, вращение, перенос, неправильная маркировка (OCV), неполноценный, перевернутый, дополнительный компонент, материал, поднятый компонент
Припой	Высота филе припоя, том % припоя, сверхнормальный припой, недостаточный припой, наводя, штыри Через-отверстия, поднятое руководство, золотое загрязнение скреста пальца

Размеры

WxDxH	SII TR7700Q: 1100 x 1720 x 1710 mm SII TR7700LQ: 1365 x 1720 x 1710 mm SII DL TR7700Q: 1100 x 1820 x 1710 mm Примечание: не включая башню сигнала, высота башни сигнала 515 mm
Вес	SII TR7700Q: 910 kg SII TR7700LQ: 1025 kg SII DL TR7700Q: 960 kg
