Name: PCB машины SII умный 3D SMT AOI TR7700QM автоматизировал машину осмотра
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: SII TR7700QM
Availability: InStock

Домой > продукты > Машина SMT AOI >

PCB машины SII умный 3D SMT AOI TR7700QM автоматизировал машину осмотра

Машина SII SMT AOI TR7700QM

SII TR7700QM

Машина PCB AOI SII TR7700QM

Место происхождения:

Китай

Фирменное наименование:

TRI

Номер модели:

SII TR7700QM

Свяжитесь с нами

Запросите цитату

PCB машины SII умный 3D SMT AOI TR7700QM автоматизировал машину осмотра

Подробная информация о продукции

Применение:

AOI - Автоматический оптически осмотр

Описание машины:

PCB 3D автоматизировал машину осмотра

Бренд:

TRI

Модель:

SII TR7700QM

Особенности:

разрешение 5,5 μm для ультравысокого осмотра Метрологи-степени точности

Условие:

Первоначальный и использованный

Функциональность:

Промышленная польза

Упаковка:

Деревянная коробка

время выполнения:

1 до 5 рабочих дней

Оплата:

L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal

Выделить:

Машина SII SMT AOI TR7700QM

SII TR7700QM

Машина PCB AOI SII TR7700QM

Условия оплаты и доставки

Количество мин заказа

1 блок

Цена

USD

Упаковывая детали

деревянная коробка

Время доставки

1 до 5 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, западное соединение, MoneyGram, PayPal

Поставка способности

10 блоков

СОБЩЕННЫЕ ПРОДУКТЫ

Машина осмотра затира припоя машины Sinic Tek SMT AOI автоматическая

Лучшая цена

оригинал машины 3D SPI SMT AOI и используемый автоматический осмотр затира припоя

Лучшая цена

Sinic Tek 3D в линии пользе машины осмотра затира припоя SPI промышленной

Лучшая цена

Оригинал машины осмотра Omron автоматический 3D AOI и используемый VT S730

Лучшая цена

Свяжитесь с нами

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Свяжитесь сейчас

Описание продукта

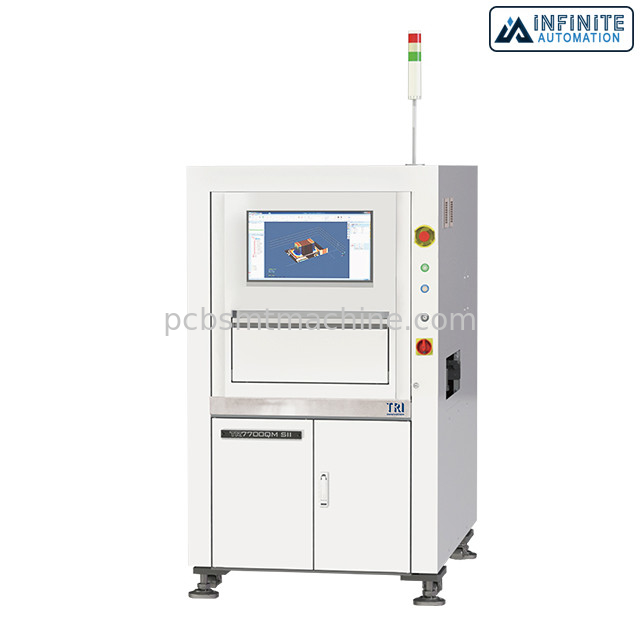

PCB машины SII умный 3D SMT AOI TR7700QM автоматизировал машину осмотра

принадлежащая Пре машина SII умная 3D AOI TR7700QM, PCB 3D автоматизировала машину осмотра

SII TR7700QM построен на платформе высокой точности с 5,5 технологией обработки изображения MP разрешения 12 µm высоких для полупроводника & упаковочной промышленности. Стоп-и-идут 3D AOI могут проверить скрепления провода, умирают скрепления, SMD, рему, и соединения припоя. Точность умного решения 3D AOI увеличена с возможностями метрологии и гибкими алгоритмами осмотра.

Особенности:

• Осмотр технологии полупроводника и упаковки.
• разрешение 5,5 μm для ультравысокого осмотра Метрологи-степени точности
• Подготавливайте для того чтобы проверить в минутах с TRI умным программированием
• Множественные технологии 3D для осмотра полного охвата

Спецификации:

Оптическая система

Отображать метод	Стоп-и-пойдите
Верхняя камера	Камера быстрого хода MP 12
Камера угла	N/A
Отображать разрешение	μm 5,5
Освещение	Многофазовое СИД истинного цвета
технология 3D	Репроекторы края цифров квадрацикла
Максимальный ряд 3D	20 mm

Проведение осмотра

Отображать скорость

² /sec см до 7,7

Таблица & управление движения

Управление X-оси	Ballscrew + сервопривод AC с регулятором движения
Управление Y-osи	Ballscrew + сервопривод AC с регулятором движения
Управление Z-оси	Ballscrew + сервопривод AC с регулятором движения
X-Y разрешение оси	1 μm с опционным линейным кодировщиком

Регуляция доски

Максимальный размер PCB	400 x 330 mm
Толщина PCB	0.6 - 5mm
Вес PCB Макс	3 kg
Верхний зазор	25 mm
Нижний зазор	40 mm
Зазор края	3 mm. Опционный: 5 mm
Транспортер	880 - 920 mm

Функции осмотра

Компонент	Отсутствующий, Tombstoning, Billboarding, полярность, вращение, перенос, неправильная маркировка (OCV), неполноценный, перевернутый, дополнительный компонент, материал, поднятый компонент
Припой	Высота филе припоя, том % припоя, сверхнормальный припой, недостаточный припой, наводя, штыри Через-отверстия, поднятое руководство, золотое загрязнение скреста пальца

Размеры

WxDxH	1000 x 1460 x 1650 mm Примечание: не включая башню сигнала, высота башни сигнала 515 mm
Вес	785 kg
