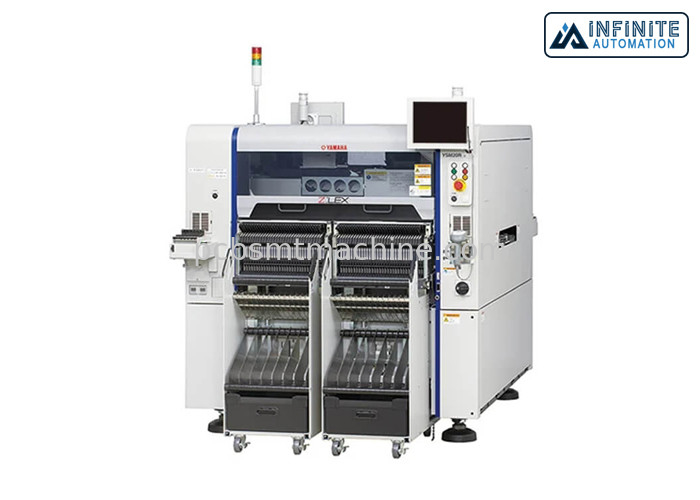

| Модель |
YSM20R TypePV |
YSM20R TypeSV |
YSM20WR |
| Применимый PCB |
Одиночная майна |
Двойная майна |
| L810 x W490 к L50 x W50 |
Примечание 1 такой же тип PCBs: L810 x W356 к L50 x W50 |
| Двойное примечание этапа: Для варианта луча X-оси 2 только |
Разный вид PCBs: до L810 x W662 |
| Перевозка 1PCB: L810 x W490 к L50 x W50 |
Примечание 2 такой же тип PCB: L810 x W280 к L50 x W500 |
| Перевозка 2PCB: L380 x W490 к L50 x W50 |
Разный вид PCBs: до L810 x W510 |
| Голова/применимые компоненты |
Высокоскоростное Multi (HM) главное примечание 3: |
Высокоскоростная Multi голова (HM): |
Высокоскоростное Multi (HM) главное примечание 3: |
| 0201 к W55 x L100mm, высота 15mm или более менее |
03015 к W55 x L100mm, высота 15mm или более менее |
0201 к W55 x L100mm, высота 15mm или более менее |
| Неправильно-форменные компоненты (FM: Гибкая Multi) голова: |
Неправильно-форменные компоненты (FM: Гибкая Multi) голова: |
Неправильно-форменные компоненты (FM: Гибкая Multi) голова: |
| 03015 к W55 x L100mm, высота 28mm или более менее |
03015 к W55 x L100mm, высота 28mm или более менее |
03015 к W55 x L100mm, высота 28mm или более менее |
| Устанавливать возможность |
X луч оси 2: Высокоскоростное универсальное |
X луч оси 2: Высокоскоростное универсальное |
X примечание 1 луча оси 2: Высокоскоростное универсальное |
| (под оптимальными условиями как определено мотором Yamaha) |
(HM: Высокоскоростная Multi) голова x 2 |
(HM: Высокоскоростная Multi) голова x 2 |
(HM: Высокоскоростная Multi) голова x 2 |
| |
95,000CPH |
90,000CPH |
|
| Устанавливать точность |
±0.035mm (±0.025mm) Cpk≧1.0 (3σ) (под оптимальными условиями как определено мотором Yamaha когда стандартные материалы оценки будут использованы) |
| Количество компонентных типов |
Фиксированная плита: Максимальные 140 типов (преобразование для фидера ленты 8mm) |
| Обмен экипажа фидера: Максимальные 128 типов (преобразование для фидера ленты 8mm) |
| Подносы для 30 типов (фиксированного типа: максимальный, при приспособлении с sATS30) и 10 типами (типом экипажа: максимальный, при приспособлении с cATS10) |
| Электропитание |
трехфазный AC 200/208/220/240/380/400/416V +/--10% 50/60Hz |
| Источник подачи воздуха |
0.45MPa или больше, в чистом, сухом государстве |
| Внешний размер (исключая проекций) |
L 1 374 x w 1 857 x H1,445mm (главный блок только) |
L 1 374 x w 2 110 x H1,445mm (главный блок только) |
| Вес |
Приблизительно 2,050kg (главный блок единственный) |
Приблизительно 2,500kg (главный блок единственный) |
| Примечание 1: При использовании спецификаций разъединения транспортера 787mm между 1 до 4 майнами |
| Примечание 2: При использовании спецификаций разъединения транспортера 630mm между 1 до 4 майнами |
| Примечание 3: Пожалуйста свяжитесь мы для информации об устанавливать 0201 компонент. |
| Подлежат, что изменяют спецификации и возникновение без предварительного уведомления. |
