Выбор Panasonic AM100 и машины машины места, первоначальных и используемого SMT

AM100 обслуживает высокие стандарты для возможности, гибкости, и клиенты надежности предполагают от Panasonic в рентабельном, дифференциально масштабируемый, решение высоко-смешивания SMT. Только необходима, что получает одна машина продукцию начатый и легко добавить больше блоков и/или технологии как требования изменяют.

Машина размещения AM100 Panasonic модульная отличает одиночной головой (одиночным лучем) способной на устанавливать впечатляющий массив компонента включая 0402mm к 120x90x28mm, большие соединители, неправильно-форменные компоненты, и предварительные типы упаковки как поп подготавливают следующий продукт пока продукция бежит на AM100 для нон-стоп перестроения и кладут для использования разнообразие сильно гибких конфигураций и типов поставки компонента. Гибкая установка более добавочно увеличена в AM100 фидером везде и сопло везде отличает. Большие доски можно обрабатывать и продвинутые особенности включая обнаружение компонентную камеру толщины, автоматический обмен штыря поддержки, коробоватость PCB, и проверка подноса также доступны.

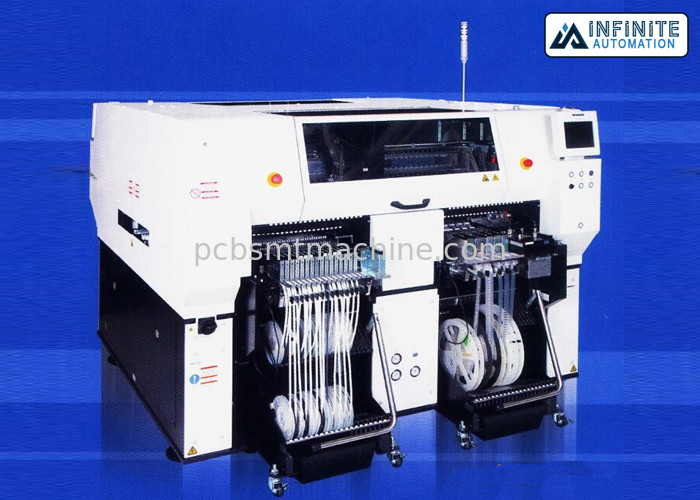

Выбор Panasonic AM100 и машина места

Устанавливать скорость: cph 22 000

Вес: 2370 Kg

Компонентный ряд: 01005 (0402M)

Описание продуктов:

Спецификация и особенность машины размещения Panasonic SMT AM100 модульные

Особенности & преимущества

Одна голова, одно решение машины с фидерами очень большого компонентного ряда заменимыми, многофункциональные сопла, и цыплята с продукцией серии СМ и NPM рентабельной и высококачественной

Стандартные функции:

14-nozzle голова сильно Versatily

Линия камера Высоко-разрешения

Изменитель сопла

Данные по CAD импортируют общего назначения

Предопределенная часть Libray

Приспособительный компонентный выбор

Автоматическая тарировка размещения

производственное календарное планирование Мульти-работы

Автоматический фидер учит

Фидуциальный научите с автомобилем отрегулируйте

Виртуальный осмотр PCB

Процесс попа способный

Набор вспомогательной программы NPI

Спецификации:

Модельное имя (номер) AM100 (NM-EJM4D)

Платформа привода масштабируемого одиночного портала концепции гибридная

Привод линейного мотора управляющего устройства сильно точный гибридный

Компонентная камера развертки цветного барьера цифров выравнивания, фиксированное положение

Главная голова гибкого трубопровода шпинделя дизайна 14 ультра высокая

Размеры доски

стандарт 510 x 460mm (20 x 18)

1 200 x 460mm (47x18) опционные

Толщина до 8mm доски

Точность размещения

обломок Cpk 1,0 микрона ±40

±30 микрон Cpk 1,0 QFP

Объем

Идеал: cph 35 800

IPC9850: cph 22 000

Компонентный ряд

Минимум: 01005 (0402M)

Максимум: 120x90mm (4.7x3.5) & 150x25mm (6x1)

Высота: до 28mm (1.1)

Рему: диаметр 0.15mm, тангаж 0.3mm

Емкость фидера

Вьюрки: до 160 вьюрков

Трубки: до 60 трубок

Подносы: до 40 подносов

Объекты

Электрический: AC 200/220V ±10V 3 участков, AC 380/400/420/480V ±20V 2,0 kVA400V 2 KVA

Пневматический MPa минуты 0,5 к Макс 0.8MPa, 200 Л/МИН (A.N.R.)

Масса: 2370 Kg (основной корпус с 4 банками фидера)

Размеры: W 1 970 x l 2 019 x h 1,450mm
