Место происхождения:
КИТАЙ
Фирменное наименование:
GKG
Номер модели:
G-двухшпиндельный
Бесконечное CO. автоматизации, Ltd. будет среди доверенное имя в поставлять самые лучшие reconditioned подержанные продукты решения машин SMT и автоматизации фабрики в Китае сегодня. Наша компания фокусирует на поставке принадлежащих пре принтеров затира припоя, обломока Mounters SMT, автоматического оптически осмотра, и других продуктов решения сборочного конвейера PCB. Среди нашего предложенного принадлежащего пре и reconditioned затира припоя печатная машина GKG G-двухшпиндельный принтер затира припоя. Эта печатная машина затира припоя идеальная спичка для двойной линии майны SMT. Оборудует с встроенным траверсором, G-двухшпиндельным способна на соответствовать любому mounter двойн-майны SMT. Обеспеченный с транспортером 3 этапов и конфигурацией спиной к спине, оно увеличивает возможность представления и эффективность. Тем не менее, также возможно работать независимо для того чтобы соединить вверх с любой линией одно-майны SMT. Своя высокая гибкость позволяет она управлять изменениями в продукции более эффектно.

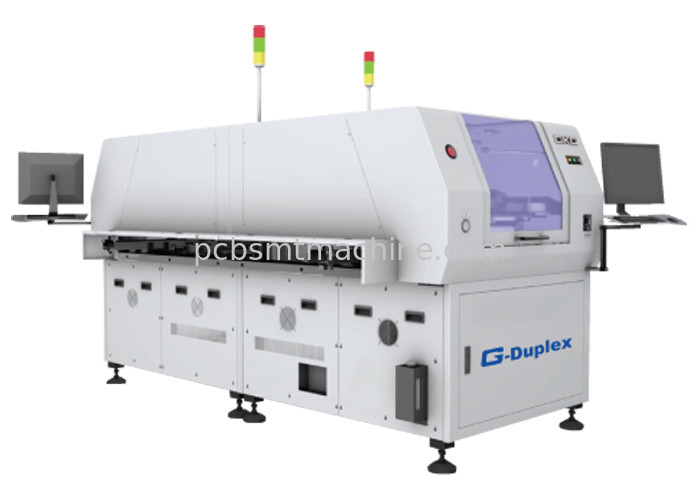

ПРИНТЕР ЗАТИРА ПРИПОЯ GKG G-DUPLEX
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
| ПРЕДСТАВЛЕНИЕ | |
| Возможность выравнивания машины | 2 микрона сигмы ± 10 Cmk @ 6 |
| Отростчатая возможность выравнивания | 2 микрона сигмы ± 18 Cpk @ 6 |
| Время цикла ядра | < 7=""> |
| (исключая времени печатания & очищать) | |
| Время перестроения продукта | < 3="" mins=""> |
| Время установки нового продукта | < 10="" mins=""> |
|
ВЗОЙДИТЕ НА БОРТ РЕГУЛЯЦИИ
|
|
| Максимальн Размер (l x w) | 400 mm x 300 mm |
| Минимальн Размер (l x w) | 50 mm x 50 mm |
| Толщина | 0.4~6 mm |
| Регулировка толщины PCB | Автоматический |
| PCB Максимальн Вес | 3 kg |
| Зазор края PCB | 3 mm |
| Зазор PCB нижний | 23 mm |
| Коробоватость PCB | Максимальное 1% раскосно |
| Зажимать метод | Retractable верхняя струбцина, мотор контролируемая бортовая струбцина |
| Метод поддержки | Штыри магнитной поддержки, бары, блоки, всасывание вакуума |
| Система транспортера | 3 этапа с встроенным траверсором |
| Направление транспортера | L к r, r к l, r к r, l к l |
| (управление программного обеспечения) | |
| Высота транспортера | ± 900 40 mm |
| Скорость транспортера | Максимальные 1 500 mm/s |
| Регулировка ширины транспортера | Автоматический |
|
ОПТИЧЕСКАЯ СИСТЕМА
|
|
| Поле зрения (FOV) | 10 mm x 8 mm |
| Фидуциальные типы | Круг, треугольник, квадрат, диамант, крест |
| Фидуциальный размер | 0.5~4.0 mm |
| Методология зрения | Камера CCD цифров смотрит вверх & вниз |
| 2D осмотр | Максимальные 100 окон для того чтобы проверить пропускание, |
| недостаточный, наводящ (STD) | |
|
ИНТЕРФЕЙС ОПЕРАТОРА
|
|
| Оборудование | Монитор, мышь & клавиатура LCD |
| Операционная система (операционная система) | Windows 7 или высокая |
| Метод контроля | Промышленный контролируемый ПК |
| Интерфейс I/O | Стандарт SMEMA |
|
ПАРАМЕТРЫ ПЕЧАТАНИЯ
|
|
| Размер рамки восковки (L x w) | Регулируемый, 470mm x 370mm до 650mm x 550mm |
| Зазор печати (кнопка-) | 0~20 mm |
| Печать ряда регулировки таблицы | X: ±3 mm, y: ±7 mm: ± 2° |
| Скорость печати | 6~200 mm/s |
| Давление скребка | 0.5~10kg (управление программы) |
| Тип скребка | STD: Металл: вариант 280/350/420mm: OPC & резиновое |
| Угол скребка | STD 60°, вариант 45°, 50°, 55° |
| Очищая система | Автоматическое влажное, сухой, вакуум (программное обеспечение отборное) |
|
ТРЕБОВАНИЕ К ОБЪЕКТОВ
|
|
| Электропитание | ± 10% 50/60Hz AC220V |
| Подача воздуха | 4 | ² 6Kgf/cm |
| Расход энергии | 2.5kW |
| Размер (исключая башни) сигнала (2 блока спиной к спине) | 1 616 mm (l) 2,770mm (w) x 1,493mm (h) |
| Вес машины (2 блока) | 2,000kg |
|
ВАРИАНТЫ
|
|
| Автоматический распределитель затира (OPC) | |
| Система мониторинга диаметра завальцовки затира (OPC) | |
| Скребок OPC | |
| Восковка Flattener | |
| Система контроля апертур восковки | |
| Короткозамкнутый виток SPI | |
| Внешний блок развертки штрихкода для Traceability PCB | |
| Handheld блок развертки штрихкода для восковки, затира припоя, traceability скребка | |
