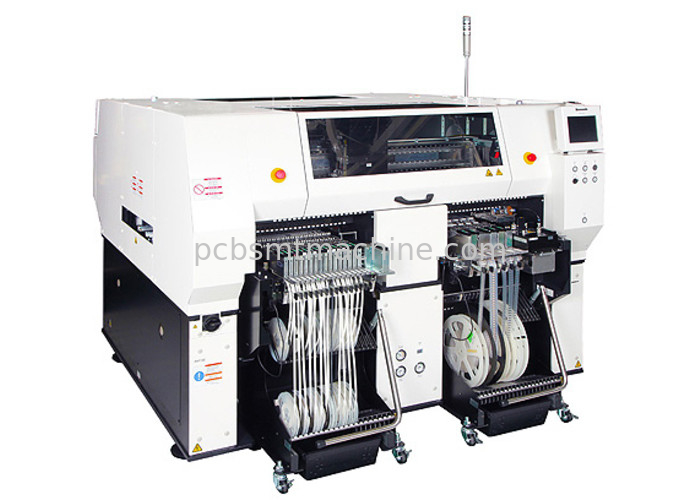

Reconditioned машина машины SMT Mounter PCB SMT с головой AM100 14 сопл

Самое лучшее reconditioned умное mounter решений SMT фабрики AM100 поддерживаемое и доступное для продажи только на бесконечном CO. автоматизации, Ltd. Mounter AM100 SMT масштабируемое, рентабельное решение особенно одетое для высокого смешивания и окружающих сред NPI. AM100 совмещает возможность, гибкость, и надежность для рентабельного, решение высоко-смешивания. Эта машина конструирована как модульная машина размещения одно-луча с головой 14 сопл способной на устанавливать впечатляющий компонентный массив на вверх cph 35 800 с 160 вьюрками. Эта машина отличает нон-стоп перестроением отличая фидером везде и сопло везде включает онлайн установку во время продукции. Качеств-увеличивающ особенности как камера 3D, камера взгляда со стороны, установка штыря автоматическ-поддержки, обнаружение искривления доски, и проверка подноса также доступны.

Идея проекта

Модульная машина размещения одно-луча с головой 14 сопл способной на

устанавливать впечатляющий компонентный массив на вверх cph 35 800 с вьюрком 160

входные сигналы:

• Одиночный главный дизайн для 01005 к 6" длинные соединители

• Пневматические grippers и изготовленные на заказ сопла

для неправильно-форменных частей

• Своиственная возможность для предварительных процессов

Нон-стоп перестроение отличая фидером везде и соплом везде позволяет

онлайн установка во время продукции. Качеств-увеличение особенностей как камера 3D,

камера взгляда со стороны, установка штыря автоматическ-поддержки, обнаружение искривления доски, и поднос

проверка также доступна.

Добавочное значение

• решение Одно-головы с обширным компонентным рядом

• Общие фидеры с сериями СМ и NPM

• Общие инструменты программирования и преобразования доступные

Варианты плана и поставки машины

Заднее левое и заднее право

Фиксированное основание фидера

Тележка фидера

Фидер 1 подноса

Башня 2 подноса

Переднее левое и переднее право

Банк фидера

Тележка фидера

Стандартные функции

14-Nozzle голова 3

Изменитель сопла (лицевая сторона) 4

Линия камера (лицевая сторона) 5

Варианты

Изменитель сопла (задняя сторона) 6

Линия камера 5

датчик 3D (задняя сторона) 9

Стадион освещая 7

Камера взгляда со стороны 8

Ряд части

AM100 балансирует урожайность с многосторонностью в одиночном

главный дизайн используя линейные приводы:

• Компонентный ряд spanning 01005 обломоков до 6" (150mm)

соединители сверх 1" (28mm) высокорослый

• Мульти-тангаж, фидеры мульти-ширины умные

заменимый с нашей серией СМ и NPM

• Материальная проверка обеспечивает безошибочную установку с

Фидер везде или быстрые тележки обменом

• 2D barcoded сопла и grippers упрощают установку

• Автоматическая тарировка проверяет точность во время продукции

без использования приспособлений

Спецификации

Модельное имя (номер): AM100 (NM-EJM4D)

Концепция: Платформа привода масштабируемого одиночного портала гибридная

Управляющее устройство: Сильно точный привод линейного мотора гибридный

Компонентное выравнивание: Камера развертки цветного барьера цифров, фиксированное положение

Главный дизайн: голова гибкого трубопровода 14 шпинделей ультра высокая

Размеры доски: стандарт 510 x 460mm (20 x 18")

1 200 x 460mm (47 x 18") опционные

1 500 x 460mm (59 x 18") опционные

Толщина доски: До 8mm

Точность размещения: обломок Cpk ≥1.0 микрона ±40

±30 микрон Cpk ≥1.0 QFP

Объем: Идеальное cph 35 800

Cph IPC9850 22 000

Компонентный ряд: Минимум 01005 (0402M)

Максимум 120 x 90mm (4,7 x 3,5") и 150 x 25mm (6 x 1")

Высота: До 28mm (1,1")

Рему: диаметр 0.15mm, тангаж 0.5mm

Емкость фидера: Вьюрки до 160 вьюрков

Трубки: До 78 трубок

Подносы: До 40 подносов

Лента прокладки: До 200 номеров детали, опционных

Объекты: Электрический трехфазный AC 200/220V ±10V,

AC 380/400/420/480V ±20V 2,0 kVA 400V 2 KVA

Пневматический: MPa минуты 0,5 к Макс 0.8MPa, 200 Л/МИН (ANR)

Масса 2370: Kg (основной корпус с 4 банками фидера)

Размеры: W 1 970 x l 2 019 x h 1,500mm
